STD80N10F7

STD80N10F7图片1

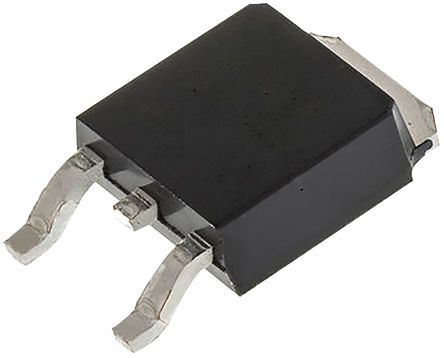

STD80N10F7图片2

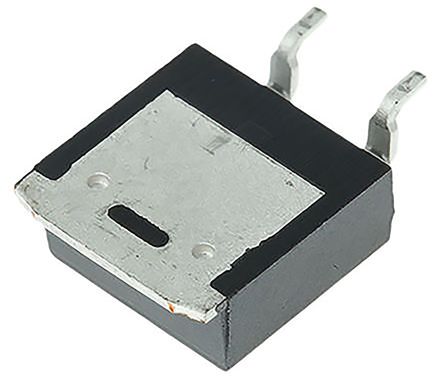

STD80N10F7图片3

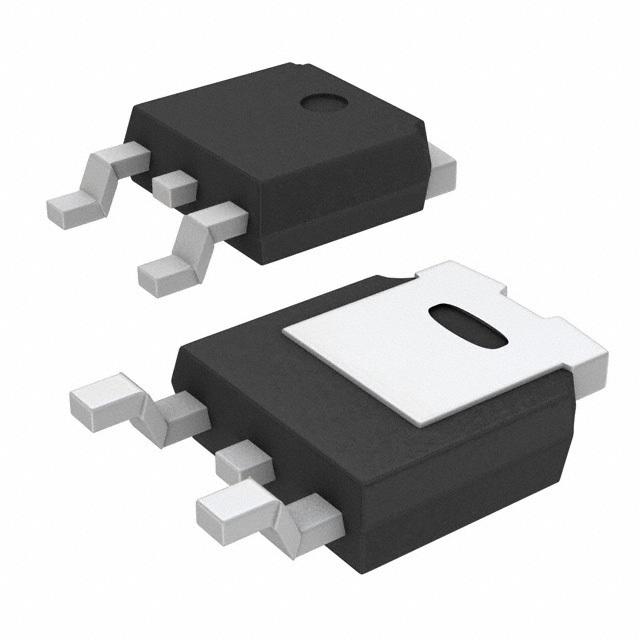

STD80N10F7图片4
STD80N10F7图片5
STD80N10F7图片6
STD80N10F7图片7

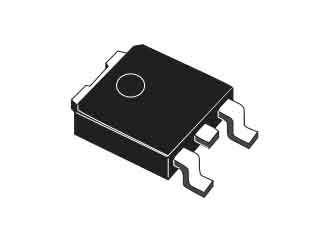

STD80N10F7图片8

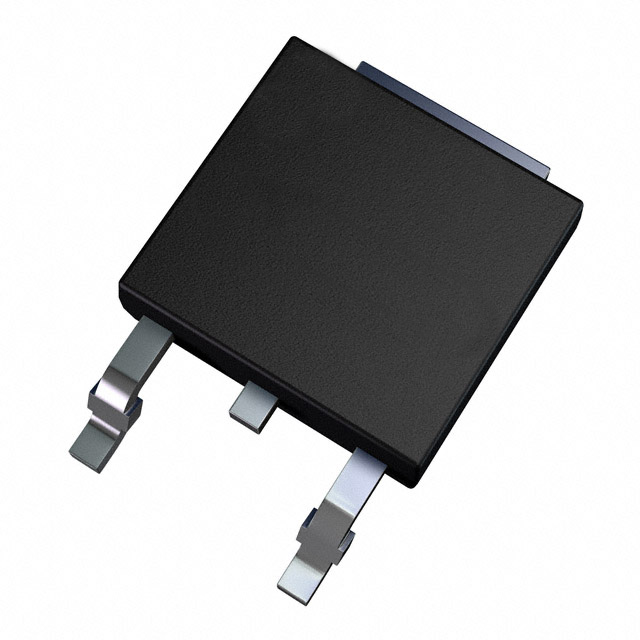

STD80N10F7图片9
STD80N10F7概述

N 通道 STripFET™ H7 系列,STMicroelectronicsSTripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。### MOSFET 晶体管,STMicroelectronics

N 通道 STripFET™ H7 系列,STMicroelectronics

STripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。

### MOSFET ,STMicroelectronics


得捷:
MOSFET N-CH 100V 70A DPAK


欧时:
STMicroelectronics STripFET H7 系列 Si N沟道 MOSFET STD80N10F7, 70 A, Vds=100 V, 3引脚 DPAK封装


贸泽:
MOSFET N-Ch 100V 0.0085Ohm typ 70A STripFET VII


艾睿:
Trans MOSFET N-CH 100V 70A 3-Pin2+Tab DPAK T/R


安富利:
Trans MOSFET N-CH 100V 70A 3-Pin DPAK T/R


Chip1Stop:
Trans MOSFET N-CH 100V 70A 3-Pin2+Tab DPAK T/R


Verical:
Trans MOSFET N-CH 100V 70A 3-Pin2+Tab DPAK T/R


力源芯城:
100V,70A,N沟道功率MOSFET


Win Source:
MOSFET N-CH 100V 70A DPAK


STD80N10F7中文资料参数规格
技术参数

通道数 1

漏源极电阻 10 mΩ

极性 N-CH

耗散功率 85 W

阈值电压 4.5 V

输入电容 3100 pF

漏源极电压Vds 100 V

漏源击穿电压 100 V

连续漏极电流Ids 70A

上升时间 32 ns

输入电容Ciss 3100pF @50VVds

额定功率Max 85 W

下降时间 13 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 85W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.6 mm

宽度 6.2 mm

高度 2.4 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

香港进出口证 NLR

数据手册

STD80N10F7引脚图与封装图
STD80N10F7引脚图
STD80N10F7封装焊盘图
在线购买STD80N10F7
型号: STD80N10F7
描述:N 通道 STripFET™ H7 系列,STMicroelectronics STripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。 ### MOSFET 晶体管,STMicroelectronics
