STL55NH3LL参数规格_中文资料_数据手册PDF

STL55NH3LL概述

STMICROELECTRONICS STL55NH3LL 晶体管, MOSFET, N沟道, 7.5 A, 30 V, 7.9 mohm, 10 V, 2.5 V

表面贴装型 N 通道 30 V 55A（Tc） 60W（Tc） PowerFlat™（5x6）

得捷:
MOSFET N-CH 30V 55A POWERFLAT

贸泽:
MOSFET N-channel 30 V

e络盟:
STMICROELECTRONICS STL55NH3LL 晶体管, MOSFET, N沟道, 7.5 A, 30 V, 7.9 mohm, 10 V, 2.5 V

艾睿:
Trans MOSFET N-CH 30V 55A 8-Pin Power Flat T/R

Chip1Stop:
Trans MOSFET N-CH 30V 55A 8-Pin Power Flat T/R

Win Source:
MOSFET N-CH 30V 55A POWERFLAT

STL55NH3LL中文资料参数规格

技术参数

针脚数 8

漏源极电阻 7.9 mΩ

极性 N-Channel

耗散功率 60 W

阈值电压 2.5 V

漏源极电压Vds 30 V

连续漏极电流Ids 7.50 A

上升时间 32 ns

输入电容Ciss 965pF @25VVds

额定功率Max 4 W

下降时间 8.5 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 60W Tc

封装参数

安装方式 Surface Mount

引脚数 8

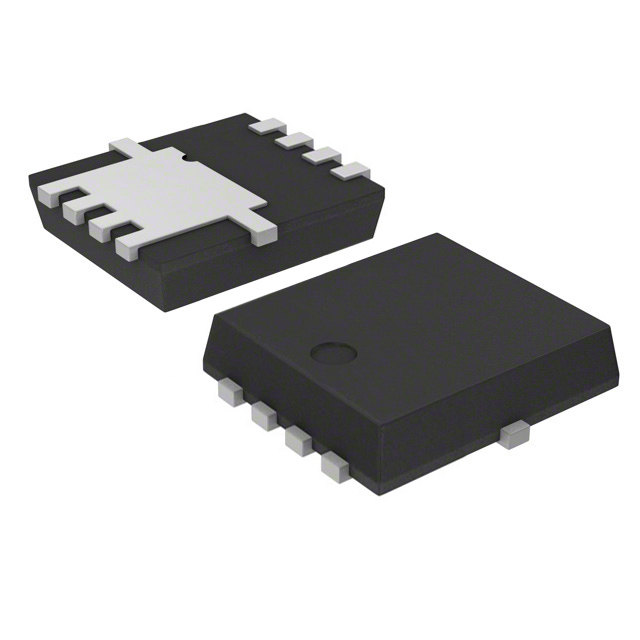

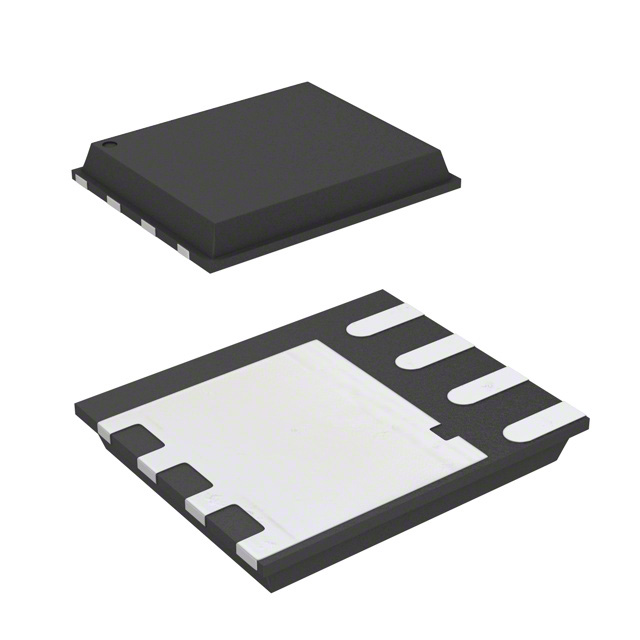

封装 PowerFLAT-5x6-8

外形尺寸

长度 5 mm

宽度 6 mm

高度 0.81 mm

封装 PowerFLAT-5x6-8

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买STL55NH3LL

型号： STL55NH3LL

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS STL55NH3LL 晶体管, MOSFET, N沟道, 7.5 A, 30 V, 7.9 mohm, 10 V, 2.5 V

立即咨询

替代型号STL55NH3LL

型号/品牌	代替类型	替代型号对比
STL55NH3LL ST Microelectronics 意法半导体	当前型号	当前型号
STL140N4LLF5 意法半导体	类似代替	STL55NH3LL和STL140N4LLF5的区别
STL60N3LLH5 意法半导体	类似代替	STL55NH3LL和STL60N3LLH5的区别
BSC080N03LSGATMA1 英飞凌	功能相似	STL55NH3LL和BSC080N03LSGATMA1的区别
