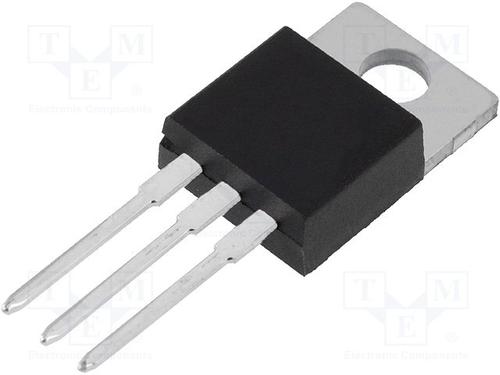

STP7NK40Z

STP7NK40Z图片1
STP7NK40Z图片2
STP7NK40Z图片3
STP7NK40Z图片4
STP7NK40Z图片5
STP7NK40Z图片6
STP7NK40Z图片7
STP7NK40Z图片8
STP7NK40Z图片9
STP7NK40Z图片10
STP7NK40Z图片11
STP7NK40Z图片12
STP7NK40Z图片13
STP7NK40Z图片14
STP7NK40Z图片15
STP7NK40Z图片16
STP7NK40Z图片17
STP7NK40Z图片18
STP7NK40Z概述

STMICROELECTRONICS  STP7NK40Z  晶体管, MOSFET, N沟道, 5.4 A, 400 V, 1 ohm, 10 V, 3.75 V

通孔 N 通道 5.4A(Tc) 70W(Tc) TO-220AB


得捷:
MOSFET N-CH 400V 5.4A TO220AB


立创商城:
N沟道 400V 5.4A


e络盟:
晶体管, MOSFET, N沟道, 5.4 A, 400 V, 1 ohm, 10 V, 3.75 V


艾睿:
Trans MOSFET N-CH 400V 5.4A 3-Pin3+Tab TO-220AB Tube


安富利:
Trans MOSFET N-CH 400V 5.4A 3-Pin3+Tab TO-220 Tube


富昌:
N-Channel 400 V 1 Ω SuperMESH™Power MOSFET - TO-220


Chip1Stop:
Trans MOSFET N-CH 400V 5.4A 3-Pin3+Tab TO-220 Tube


TME:
Transistor: N-MOSFET; unipolar; 400V; 3.4A; 70W; TO220-3


Verical:
Trans MOSFET N-CH 400V 5.4A 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  STP7NK40Z  MOSFET Transistor, N Channel, 5.4 A, 400 V, 1 ohm, 10 V, 3.75 V


儒卓力:
**N-CH 400V 5A 1000mOhm TO220-3 **


力源芯城:
400V,0.85Ω,5.4A,N沟道功率MOSFET


Win Source:
MOSFET N-CH 400V 5.4A TO-220


STP7NK40Z中文资料参数规格
技术参数

额定电压DC 400 V

额定电流 5.40 A

额定功率 70 W

针脚数 3

漏源极电阻 1 Ω

极性 N-Channel

耗散功率 70 W

阈值电压 3.75 V

漏源极电压Vds 400 V

漏源击穿电压 400 V

栅源击穿电压 ±30.0 V

连续漏极电流Ids 5.40 A

上升时间 15 ns

输入电容Ciss 535pF @25VVds

额定功率Max 70 W

下降时间 12 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 70W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Lighting, Power Management, 照明, 工业, Industrial, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP7NK40Z引脚图与封装图
STP7NK40Z引脚图
STP7NK40Z封装图
STP7NK40Z封装焊盘图
在线购买STP7NK40Z
型号: STP7NK40Z
描述:STMICROELECTRONICS  STP7NK40Z  晶体管, MOSFET, N沟道, 5.4 A, 400 V, 1 ohm, 10 V, 3.75 V
