STW75NF30

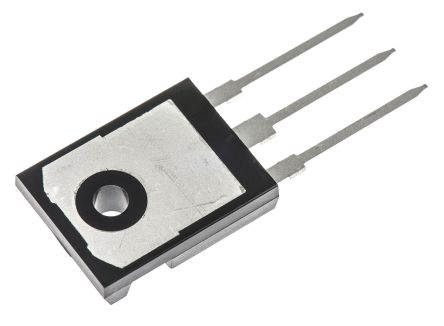

STW75NF30图片1

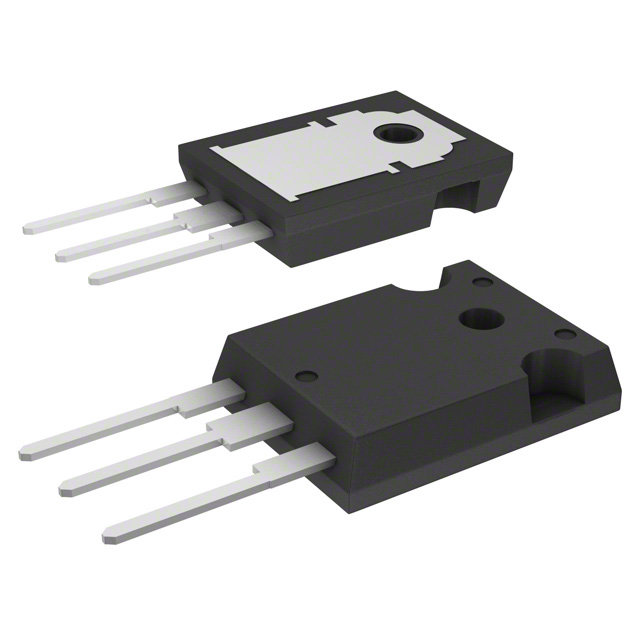

STW75NF30图片2
STW75NF30图片3
STW75NF30图片4
STW75NF30图片5
STW75NF30图片6
STW75NF30图片7
STW75NF30图片8
STW75NF30图片9
STW75NF30图片10
STW75NF30图片11
STW75NF30图片12
STW75NF30图片13
STW75NF30图片14
STW75NF30图片15
STW75NF30图片16
STW75NF30图片17
STW75NF30概述

STMICROELECTRONICS  STW75NF30  晶体管, MOSFET, N沟道, 30 A, 300 V, 37 mohm, 10 V, 3 V

N 通道 STripFET™ F3,STMicroelectronics

STripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。


立创商城:
N沟道 300V 60A


得捷:
MOSFET N-CH 300V 60A TO247-3


欧时:
### N 通道 STripFET™ F3,STMicroelectronicsSTripFET™ MOSFET,带宽击穿电压范围,可提供超低栅极电话和低接通电阻。### MOSFET 晶体管,STMicroelectronics


贸泽:
MOSFET N-channel 300 V, 60A II Power MOSFET


艾睿:
Trans MOSFET N-CH 300V 60A Automotive 3-Pin3+Tab TO-247 Tube


安富利:
Trans MOSFET N-CH 300V 60A 3-Pin3+Tab TO-247 Tube


富昌:
N-Channel 300 V 37 mOhm Flange Mount STripFET Power Mosfet - TO-247


Chip1Stop:
Trans MOSFET N-CH 300V 60A Automotive 3-Pin3+Tab TO-247 Tube


TME:
Transistor: N-MOSFET; unipolar; 300V; 37.8A; 320W; TO247


Verical:
Trans MOSFET N-CH 300V 60A Automotive 3-Pin3+Tab TO-247 Tube


Newark:
# STMICROELECTRONICS  STW75NF30  MOSFET Transistor, N Channel, 30 A, 300 V, 37 mohm, 10 V, 3 V


力源芯城:
300V,0.037Ω,60A,N沟道功率MOSFET


Win Source:
MOSFET N-CH 300V 60A TO-247


STW75NF30中文资料参数规格
技术参数

针脚数 3

漏源极电阻 0.037 Ω

极性 N-Channel

耗散功率 320 W

阈值电压 3 V

漏源极电压Vds 300 V

连续漏极电流Ids 30.0 A

上升时间 87 ns

输入电容Ciss 5930pF @25VVds

额定功率Max 320 W

下降时间 101 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 320W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 TO-247-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

STW75NF30引脚图与封装图
STW75NF30封装焊盘图
在线购买STW75NF30
型号: STW75NF30
描述:STMICROELECTRONICS  STW75NF30  晶体管, MOSFET, N沟道, 30 A, 300 V, 37 mohm, 10 V, 3 V
替代型号STW75NF30
型号/品牌 代替类型 替代型号对比

STW75NF30

ST Microelectronics 意法半导体

当前型号

当前型号

FDA59N30

飞兆/仙童

功能相似

STW75NF30和FDA59N30的区别

FQA38N30

飞兆/仙童

功能相似

STW75NF30和FQA38N30的区别

IXFH52N30Q

IXYS Semiconductor

功能相似

STW75NF30和IXFH52N30Q的区别
