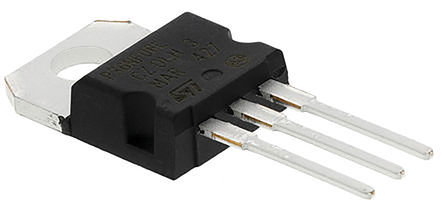

STP36NF06L

STP36NF06L图片1
STP36NF06L图片2
STP36NF06L图片3
STP36NF06L图片4
STP36NF06L图片5
STP36NF06L图片6
STP36NF06L图片7
STP36NF06L图片8
STP36NF06L图片9
STP36NF06L图片10
STP36NF06L图片11
STP36NF06L图片12
STP36NF06L图片13
STP36NF06L图片14
STP36NF06L图片15
STP36NF06L图片16
STP36NF06L图片17
STP36NF06L图片18
STP36NF06L图片19
STP36NF06L图片20
STP36NF06L图片21
STP36NF06L图片22
STP36NF06L图片23
STP36NF06L图片24
STP36NF06L图片25
STP36NF06L概述

STMICROELECTRONICS  STP36NF06L  晶体管, MOSFET, N沟道, 30 A, 60 V, 0.032 ohm, 10 V, 2.5 V

N 通道 STripFET™,STMicroelectronics

### MOSFET ,STMicroelectronics


得捷:
MOSFET N-CH 60V 30A TO220AB


欧时:
### N 通道 STripFET™,STMicroelectronics![http://china.rs-online.com/largeimages/LBIPOLAR-09.gif]http://china.rs-online.com/largeimages/LBIPOLAR-09.gif ### MOSFET 晶体管,STMicroelectronics


立创商城:
N沟道 60V 30A


艾睿:
Trans MOSFET N-CH 60V 30A Automotive 3-Pin3+Tab TO-220AB Tube


安富利:
Trans MOSFET N-CH 60V 30A 3-Pin3+Tab TO-220 Tube


富昌:
STP36N 系列 N 沟道 60 V 0.032 Ohm STripFET™ II 功率 Mosfet-TO-220


Chip1Stop:
Trans MOSFET N-CH 60V 30A Automotive 3-Pin3+Tab TO-220 Tube


TME:
Transistor: N-MOSFET; unipolar; 60V; 21A; 70W; TO220-3


Verical:
Trans MOSFET N-CH 60V 30A Automotive 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  STP36NF06L  MOSFET Transistor, N Channel, 30 A, 60 V, 0.032 ohm, 10 V, 2.5 V


儒卓力:
**N-CH 60V 36A 40mOhm TO220-3 **


力源芯城:
60V,0.032Ω,30A,N沟道功率MOSFET


Win Source:
MOSFET N-CH 60V 30A TO-220


STP36NF06L中文资料参数规格
技术参数

额定电压DC 60.0 V

额定电流 30.0 A

额定功率 70 W

通道数 1

针脚数 3

漏源极电阻 0.032 Ω

极性 N-Channel

耗散功率 70 W

阈值电压 2.5 V

漏源极电压Vds 60 V

漏源击穿电压 60.0 V

栅源击穿电压 ±18.0 V

连续漏极电流Ids 30.0 A

上升时间 80 ns

输入电容Ciss 660pF @25VVds

额定功率Max 70 W

下降时间 13 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 70W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 车用, Automotive, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

STP36NF06L引脚图与封装图
STP36NF06L引脚图
STP36NF06L封装图

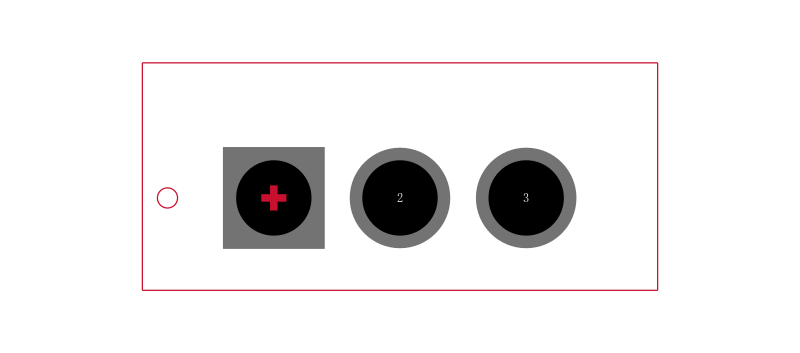

STP36NF06L封装焊盘图
在线购买STP36NF06L
型号: STP36NF06L
描述:STMICROELECTRONICS  STP36NF06L  晶体管, MOSFET, N沟道, 30 A, 60 V, 0.032 ohm, 10 V, 2.5 V
替代型号STP36NF06L
型号/品牌 代替类型 替代型号对比

STP36NF06L

ST Microelectronics 意法半导体

当前型号

当前型号

STP55NF06

意法半导体

类似代替

STP36NF06L和STP55NF06的区别

STP60NF06

意法半导体

类似代替

STP36NF06L和STP60NF06的区别

STP5NK100Z

意法半导体

类似代替

STP36NF06L和STP5NK100Z的区别
