STB11N52K3

STB11N52K3图片1

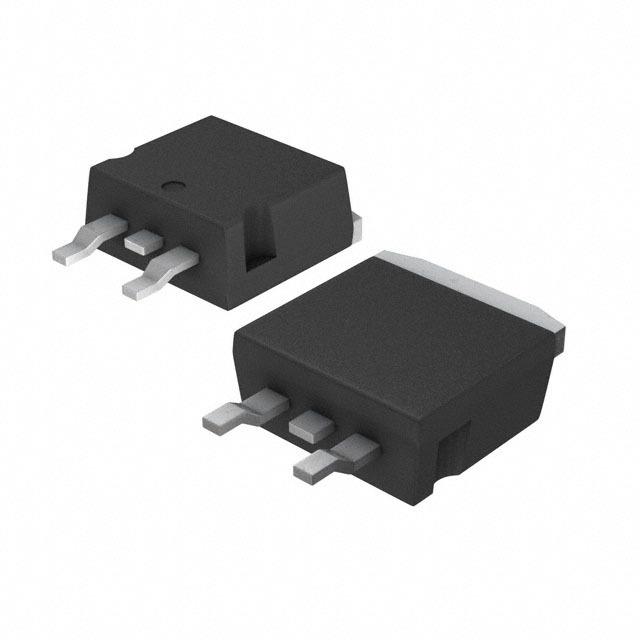

STB11N52K3图片2
STB11N52K3图片3
STB11N52K3图片4
STB11N52K3图片5
STB11N52K3图片6
STB11N52K3图片7

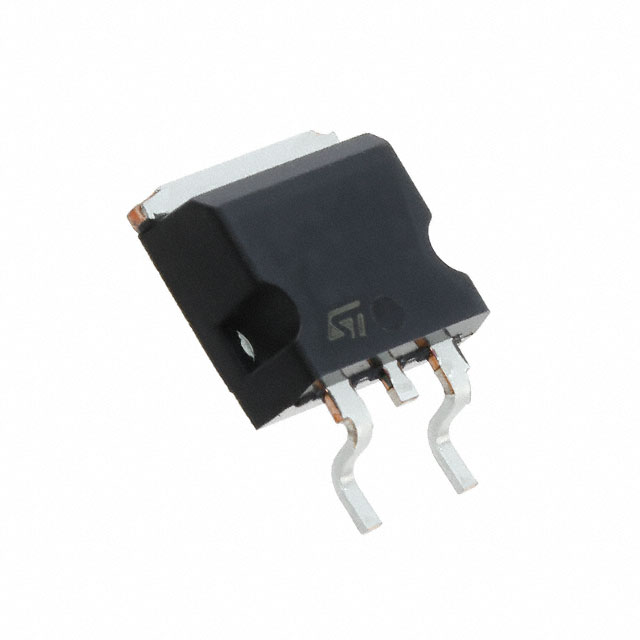

STB11N52K3图片8
STB11N52K3概述

STMICROELECTRONICS  STB11N52K3  晶体管, MOSFET, N沟道, 10 A, 525 V, 0.41 ohm, 10 V, 3.75 V

表面贴装型 N 通道 525 V 10A(Tc) 125W(Tc) D2PAK


得捷:
MOSFET N-CH 525V 10A D2PAK


贸泽:
MOSFET N-channel 525 V 0.41 Ohm 10 A SuperMESH3


e络盟:
功率场效应管, MOSFET, N沟道, 525 V, 10 A, 0.41 ohm, TO-263 D2PAK, 表面安装


艾睿:
This STB11N52K3 power MOSFET from STMicroelectronics can be used for amplification in your circuit. Its maximum power dissipation is 125000 mW. This product will be shipped in tape and reel packaging for quick mounting and safe delivery. This MOSFET transistor has a minimum operating temperature of -55 °C and a maximum of 150 °C. This N channel MOSFET transistor operates in enhancement mode. This device is made with supermesh 3 technology.


Chip1Stop:
Trans MOSFET N-CH 525V 10A 3-Pin2+Tab D2PAK T/R


力源芯城:
525V,0.41Ω,10A,N沟道功率MOSFET


DeviceMart:
MOSFET N-CH 525V 10A D2PAK


STB11N52K3中文资料参数规格
技术参数

针脚数 3

漏源极电阻 0.41 Ω

极性 N-Channel

耗散功率 125 W

阈值电压 3.75 V

漏源极电压Vds 525 V

上升时间 18 ns

输入电容Ciss 1400pF @50VVds

额定功率Max 125 W

下降时间 42 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 125W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

封装 TO-263-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买STB11N52K3
型号: STB11N52K3
描述:STMICROELECTRONICS  STB11N52K3  晶体管, MOSFET, N沟道, 10 A, 525 V, 0.41 ohm, 10 V, 3.75 V
替代型号STB11N52K3
型号/品牌 代替类型 替代型号对比

STB11N52K3

ST Microelectronics 意法半导体

当前型号

当前型号

STP11N52K3

意法半导体

完全替代

STB11N52K3和STP11N52K3的区别

STB11NK50ZT4

意法半导体

类似代替

STB11N52K3和STB11NK50ZT4的区别

R5011ANJTL

罗姆半导体

功能相似

STB11N52K3和R5011ANJTL的区别
