STH315N10F7-2

STH315N10F7-2图片1
STH315N10F7-2图片2
STH315N10F7-2图片3
STH315N10F7-2图片4
STH315N10F7-2图片5
STH315N10F7-2图片6
STH315N10F7-2图片7
STH315N10F7-2概述

STMICROELECTRONICS  STH315N10F7-2  晶体管, MOSFET, N沟道, 180 A, 100 V, 0.0021 ohm, 10 V, 3.5 V

表面贴装型 N 通道 100 V 180A(Tc) 315W(Tc) H2Pak-2


得捷:
MOSFET N-CH 100V 180A H2PAK-2


e络盟:
STMICROELECTRONICS  STH315N10F7-2  晶体管, MOSFET, N沟道, 180 A, 100 V, 0.0021 ohm, 10 V, 3.5 V


艾睿:
Create an effective common drain amplifier using this STH315N10F7-2 power MOSFET from STMicroelectronics. Its maximum power dissipation is 315000 mW. This product will be shipped in tape and reel packaging to allow for quick mounting and safe delivery. This N channel MOSFET transistor operates in enhancement mode. This MOSFET transistor has a minimum operating temperature of -55 °C and a maximum of 175 °C. This device is made with stripfet technology.


安富利:
Trans MOSFET N-CH 100V 180A 3-Pin H2PAK T/R


Verical:
Trans MOSFET N-CH 100V 180A Automotive 3-Pin2+Tab H2PAK T/R


Win Source:
MOSFET N-CH 100V 180A H2PAK-2


STH315N10F7-2中文资料参数规格
技术参数

针脚数 3

漏源极电阻 0.0021 Ω

极性 N-Channel

耗散功率 315 W

阈值电压 3.5 V

漏源极电压Vds 100 V

连续漏极电流Ids 180A

上升时间 108 ns

输入电容Ciss 12800pF @25VVds

下降时间 40 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 315W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

封装 TO-263-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Automotive, 车用, Industrial, Power Management

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

STH315N10F7-2引脚图与封装图

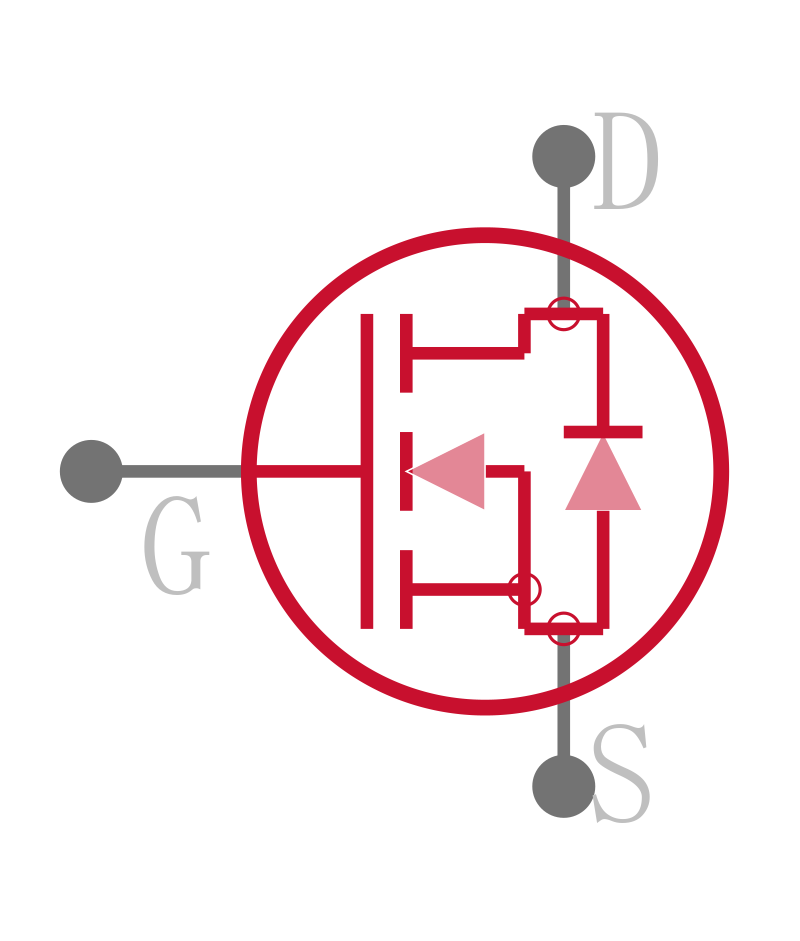

STH315N10F7-2引脚图

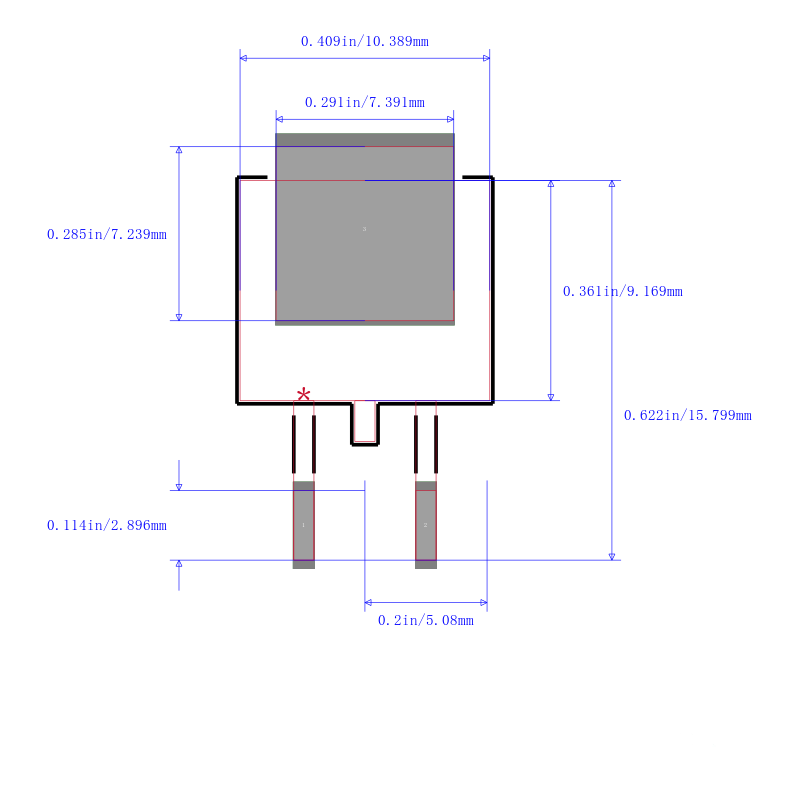

STH315N10F7-2封装图
STH315N10F7-2封装焊盘图
