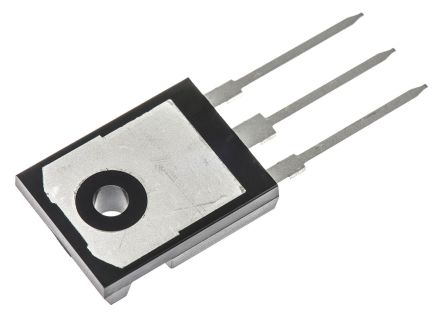

STW75NF20图片1

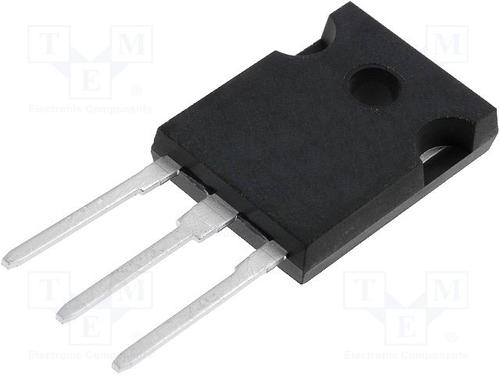

STW75NF20图片2
STW75NF20图片3
STW75NF20图片4
STW75NF20图片5
STW75NF20图片6
STW75NF20图片7
STW75NF20图片8
STW75NF20图片9
STW75NF20图片10
STW75NF20图片11
STW75NF20图片12
STW75NF20图片13
STW75NF20图片14
STW75NF20图片15
STW75NF20图片16
STW75NF20图片17
STW75NF20图片18
STW75NF20图片19
STW75NF20概述

STMICROELECTRONICS  STW75NF20  晶体管, MOSFET, N沟道, 37 A, 200 V, 28 mohm, 10 V, 3 V

N 通道 STripFET™,STMicroelectronics


得捷:
MOSFET N-CH 200V 75A TO247-3


欧时:
STMicroelectronics STripFET 系列 Si N沟道 MOSFET STW75NF20, 75 A, Vds=200 V, 3引脚 TO-247封装


立创商城:
N沟道 200V 75A


贸泽:
MOSFET Low charge STripFET


艾睿:
Trans MOSFET N-CH 200V 75A 3-Pin3+Tab TO-247 Tube


安富利:
Trans MOSFET N-CH 200V 75A 3-Pin3+Tab TO-247 Tube


富昌:
STW75NF20 系列 N 沟道 200 V 34 mOhm STripFET 功率 Mosfet - TO-247


TME:
Transistor: N-MOSFET; unipolar; 200V; 47A; 190W; TO247


Verical:
Trans MOSFET N-CH 200V 75A 3-Pin3+Tab TO-247 Tube


Newark:
# STMICROELECTRONICS  STW75NF20  MOSFET Transistor, N Channel, 37 A, 200 V, 28 mohm, 10 V, 3 V


力源芯城:
200V,75A,N沟道MOSFET


DeviceMart:
MOSFET N-CH 200V 75A TO-247


Win Source:
MOSFET N-CH 200V 75A TO-247


STW75NF20中文资料参数规格
技术参数

通道数 1

针脚数 3

漏源极电阻 0.028 Ω

极性 N-Channel

耗散功率 190 W

阈值电压 3 V

漏源极电压Vds 200 V

漏源击穿电压 200 V

连续漏极电流Ids 47.0 A, 75.0 A

上升时间 33 ns

输入电容Ciss 3260pF @25VVds

额定功率Max 190 W

下降时间 29 ns

工作温度Max 150 ℃

工作温度Min -50 ℃

耗散功率Max 190W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 TO-247-3

物理参数

工作温度 -50℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 电源管理, Power Management, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

STW75NF20引脚图与封装图
STW75NF20引脚图
STW75NF20封装焊盘图
在线购买STW75NF20
型号: STW75NF20
描述:STMICROELECTRONICS  STW75NF20  晶体管, MOSFET, N沟道, 37 A, 200 V, 28 mohm, 10 V, 3 V
替代型号STW75NF20
型号/品牌 代替类型 替代型号对比

STW75NF20

ST Microelectronics 意法半导体

当前型号

当前型号

IRFP260NPBF

国际整流器

功能相似

STW75NF20和IRFP260NPBF的区别

FQA65N20

飞兆/仙童

功能相似

STW75NF20和FQA65N20的区别

IXFH58N20

IXYS Semiconductor

功能相似

STW75NF20和IXFH58N20的区别
