STW40NF20

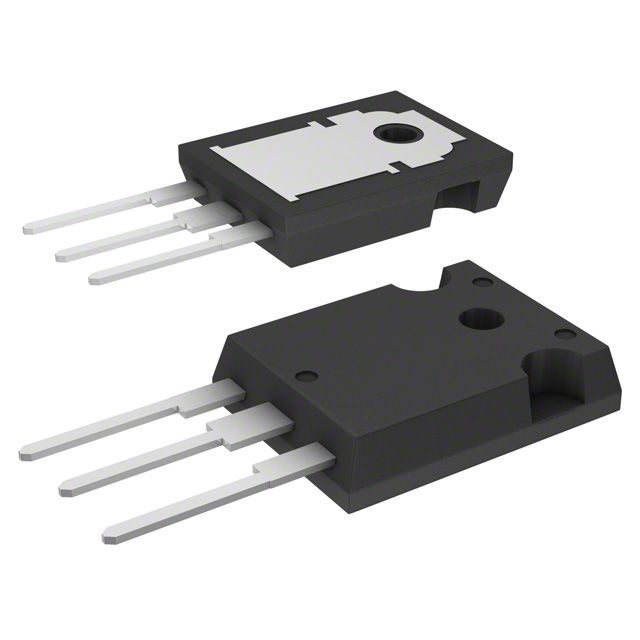

STW40NF20图片1
STW40NF20图片2
STW40NF20图片3
STW40NF20图片4
STW40NF20图片5
STW40NF20图片6
STW40NF20图片7
STW40NF20图片8
STW40NF20图片9
STW40NF20图片10
STW40NF20图片11
STW40NF20图片12
STW40NF20图片13
STW40NF20图片14
STW40NF20图片15
STW40NF20图片16
STW40NF20概述

STMICROELECTRONICS  STW40NF20  晶体管, MOSFET, N沟道, 40 A, 200 V, 0.038 ohm, 10 V, 3 V

N 通道 STripFET™,STMicroelectronics

### MOSFET ,STMicroelectronics


得捷:
MOSFET N-CH 200V 40A TO247-3


立创商城:
N沟道 200V 40A


欧时:
STMicroelectronics STripFET 系列 N沟道 MOSFET 晶体管 STW40NF20, 40 A, Vds=200 V, 3引脚 TO-247封装


贸泽:
MOSFET Low charge STripFET


艾睿:
Trans MOSFET N-CH 200V 40A 3-Pin3+Tab TO-247 Tube


安富利:
Trans MOSFET N-CH 200V 40A 3-Pin3+Tab TO-247 Tube


富昌:
STW40NF20 系列 N 沟道 200 V 45 mOhm STripFET 功率 Mosfet - TO-247


TME:
Transistor: N-MOSFET; unipolar; 200V; 25A; 160W; TO247


Verical:
Trans MOSFET N-CH 200V 40A 3-Pin3+Tab TO-247 Tube


力源芯城:
200V,40A,N沟道MOSFET


Win Source:
MOSFET N-CH 200V 40A TO-247


DeviceMart:
MOSFET N-CH 200V 40A TO-247


STW40NF20中文资料参数规格
技术参数

额定电压DC 200 V

额定电流 40.0 A

针脚数 3

漏源极电阻 0.038 Ω

极性 N-Channel

耗散功率 160 W

阈值电压 3 V

输入电容 2.50 nF

栅电荷 75.0 nC

漏源极电压Vds 200 V

漏源击穿电压 200 V

连续漏极电流Ids 25.0 A, 40.0 A

上升时间 44 ns

输入电容Ciss 2500pF @25VVds

额定功率Max 160 W

下降时间 22 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 160W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 TO-247-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买STW40NF20
型号: STW40NF20
描述:STMICROELECTRONICS  STW40NF20  晶体管, MOSFET, N沟道, 40 A, 200 V, 0.038 ohm, 10 V, 3 V
替代型号STW40NF20
型号/品牌 代替类型 替代型号对比

STW40NF20

ST Microelectronics 意法半导体

当前型号

当前型号

STP40NF20

意法半导体

完全替代

STW40NF20和STP40NF20的区别

STB40NF20

意法半导体

类似代替

STW40NF20和STB40NF20的区别

STB40N20

意法半导体

类似代替

STW40NF20和STB40N20的区别
