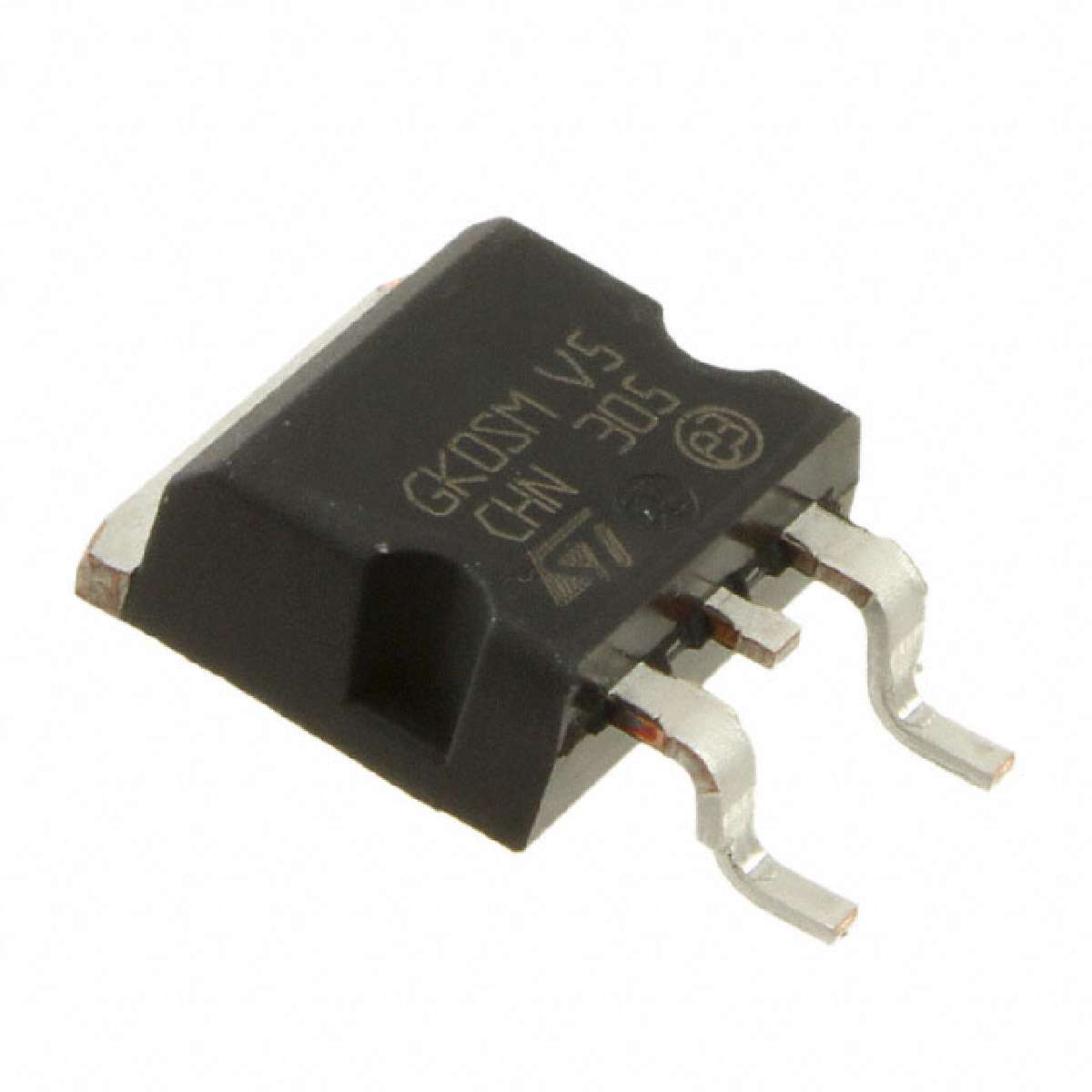

STTH20R04G-TR

STTH20R04G-TR图片1
STTH20R04G-TR图片2
STTH20R04G-TR图片3
STTH20R04G-TR图片4
STTH20R04G-TR图片5
STTH20R04G-TR图片6
STTH20R04G-TR图片7
STTH20R04G-TR图片8
STTH20R04G-TR图片9
STTH20R04G-TR图片10
STTH20R04G-TR图片11
STTH20R04G-TR图片12
STTH20R04G-TR图片13
STTH20R04G-TR概述

STMICROELECTRONICS  STTH20R04G-TR  快速/超快二极管, 单, 400 V, 20 A, 1.7 V, 45 ns, 150 A

The is an ultra-fast recovery high-efficiency Power Rectifier dedicated to energy recovery in PDP application. It is especially designed for clamping function in energy recovery block. The compromise between forward voltage drop and recovery time offers optimized performances.

.
Low power losses
.
High surge capability
.
Low leakage current
.
High junction temperature
STTH20R04G-TR中文资料参数规格
技术参数

正向电压 1.7V @20A

反向恢复时间 45 ns

正向电流 20 A

最大正向浪涌电流(Ifsm) 150 A

正向电压Max 1.7 V

正向电流Max 20000 mA

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

宽度 9.35 mm

封装 TO-263-3

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

在线购买STTH20R04G-TR
型号: STTH20R04G-TR
描述:STMICROELECTRONICS  STTH20R04G-TR  快速/超快二极管, 单, 400 V, 20 A, 1.7 V, 45 ns, 150 A
替代型号STTH20R04G-TR
型号/品牌 代替类型 替代型号对比

STTH20R04G-TR

ST Microelectronics 意法半导体

当前型号

当前型号

STTH20R04G

意法半导体

类似代替

STTH20R04G-TR和STTH20R04G的区别

BYV29B-500,118

恩智浦

功能相似

STTH20R04G-TR和BYV29B-500,118的区别
