STPS20L60CT参数规格_中文资料_数据手册PDF

STPS20L60CT概述

STMICROELECTRONICS STPS20L60CT 肖特基整流器, 双共阴极, 60 V, 10 A, TO-220AB, 3 引脚, 560 mV

肖特基势垒，20A 至 25A，STMicroelectronics

### 二极管和整流器，STMicroelectronics

得捷:
DIODE ARRAY SCHOTTKY 60V TO220AB

立创商城:
STPS20L60CT

欧时:
### 肖特基势垒二极管，20A 至 25A，STMicroelectronics### 二极管和整流器，STMicroelectronics

艾睿:
Rectifier Diode Schottky 60V 20A Automotive 3-Pin3+Tab TO-220AB Tube

安富利:
Diode Schottky 60V 20A 3-Pin3+Tab TO-220AB Tube

富昌:
STPS20L60 系列 20 A 正向 60 V 直流反向功率肖特基整流器 TO-220-3

Chip1Stop:
Diode Schottky 60V 20A Automotive 3-Pin3+Tab TO-220AB Tube

Verical:
Rectifier Diode Schottky 60V 20A Automotive 3-Pin3+Tab TO-220AB Tube

Newark:
# STMICROELECTRONICS STPS20L60CT Schottky Rectifier, 60 V, 10 A, Dual Common Cathode, TO-220AB, 3 Pins, 560 mV

儒卓力:
**S-Diode 60V 20A 0.56V TO220-2 **

Win Source:
DIODE ARRAY SCHOTTKY 60V TO220AB

STPS20L60CT中文资料参数规格

技术参数

额定电压DC 60.0 V

额定电流 20.0 A

针脚数 3

正向电压 600mV @10A

正向电流 10 A

最大正向浪涌电流（Ifsm） 220 A

正向电压Max 560 mV

正向电流Max 20 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

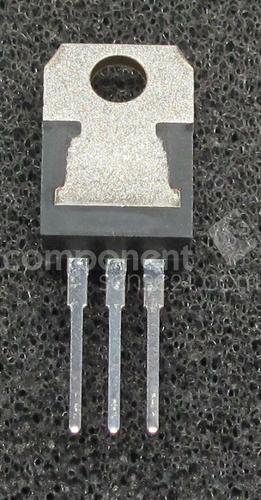

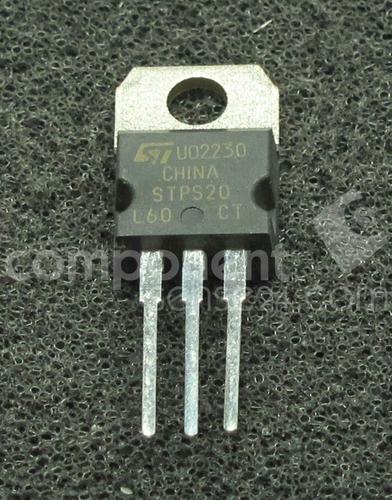

STPS20L60CT引脚图与封装图

在线购买STPS20L60CT

型号： STPS20L60CT

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS STPS20L60CT 肖特基整流器, 双共阴极, 60 V, 10 A, TO-220AB, 3 引脚, 560 mV

立即咨询

替代型号STPS20L60CT

型号/品牌	代替类型	替代型号对比
STPS20L60CT ST Microelectronics 意法半导体	当前型号	当前型号
STPS20L25CT 意法半导体	类似代替	STPS20L60CT和STPS20L25CT的区别
STPS20SM60CT 意法半导体	类似代替	STPS20L60CT和STPS20SM60CT的区别
30CTQ060PBF 威世	功能相似	STPS20L60CT和30CTQ060PBF的区别
