SNJ54HC86J参数规格_中文资料_数据手册PDF_引脚图-锐单商城

SNJ54HC86J图片1

SNJ54HC86J图片2

SNJ54HC86J图片3

SNJ54HC86J中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

传送延迟时间 150 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 14

封装 CDIP

外形尺寸

封装 CDIP

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

SNJ54HC86J引脚图与封装图

SNJ54HC86J引脚图

SNJ54HC86J封装图

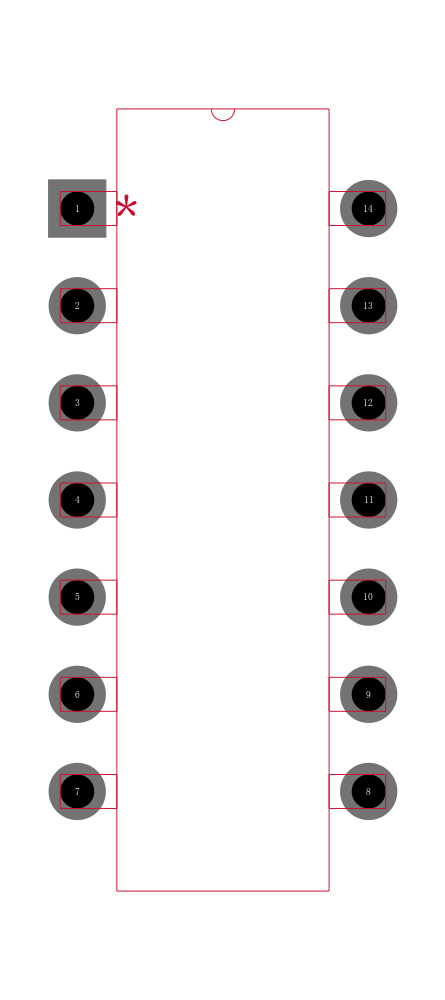

SNJ54HC86J封装焊盘图

在线购买SNJ54HC86J

型号： SNJ54HC86J

制造商： TI 德州仪器

描述：四路2输入异或门 QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES

替代型号SNJ54HC86J

型号/品牌	代替类型	替代型号对比
SNJ54HC86J TI 德州仪器	当前型号	当前型号
8404601CA 德州仪器	完全替代	SNJ54HC86J和8404601CA的区别
JM38510/65202BCA 德州仪器	完全替代	SNJ54HC86J和JM38510/65202BCA的区别
SN54HC86J 德州仪器	完全替代	SNJ54HC86J和SN54HC86J的区别
