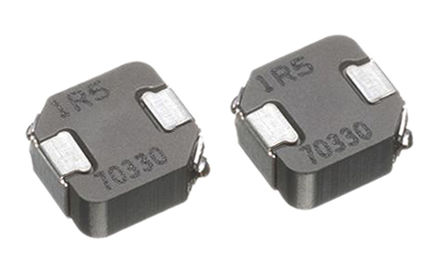

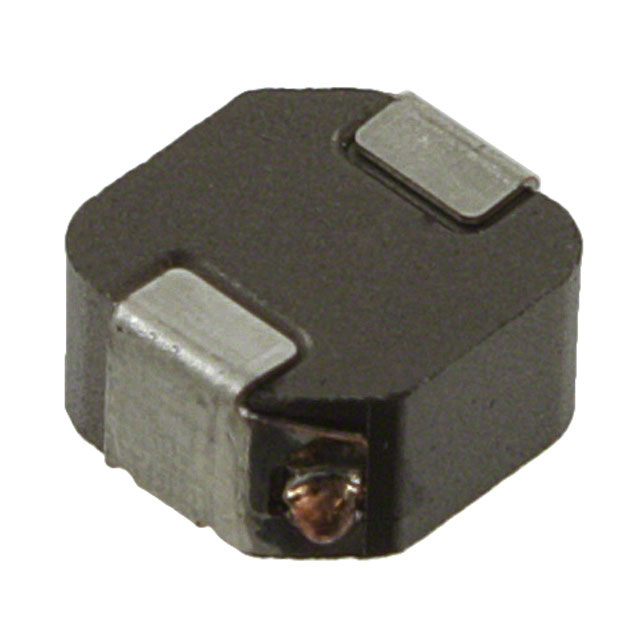

SPM5030T-R75M概述
SPM5030 系列磁性屏蔽线绕电感器SPM5030 系列磁性屏蔽型绕线电感器使用金属磁性材料 SPM5030 系列结构有一个集成模制线圈，因此其蜂鸣噪声低于芯粘结线圈锁产生的噪声 它们具有最大高度为 1.2mm 和 3.0mm 的薄型产品，可用于不同用途 可实现大电流、低 Rdc 和简洁性 高温环境中电感方差低，具有良好的直流叠加特性 ### TDK 非标准 SMT 电感器（扼流圈）
SPM5030 系列磁性屏蔽线绕器
SPM5030 系列磁性屏蔽型绕线电感器使用金属磁性材料
SPM5030 系列结构有一个集成模制线圈，因此其蜂鸣噪声低于芯粘结线圈锁产生的噪声
它们具有最大高度为 1.2mm 和 3.0mm 的薄型产品，可用于不同用途
可实现大电流、低 Rdc 和简洁性
高温环境中电感方差低，具有良好的直流叠加特性
### 非标准 SMT 电感器（扼流圈）
SPM5030T-R75M中文资料参数规格
技术参数
额定电流 11.3 A
容差 ±20 %
电感 750 nH
产品系列 SPM
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤9.35 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 9.35 mΩ
封装参数
安装方式 Surface Mount
封装 5030 metric
外形尺寸
长度 5.2 mm
宽度 5 mm
高度 3 mm
封装 5030 metric
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 500
制造应用 Commercial Grade
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
HTS代码 8532240020

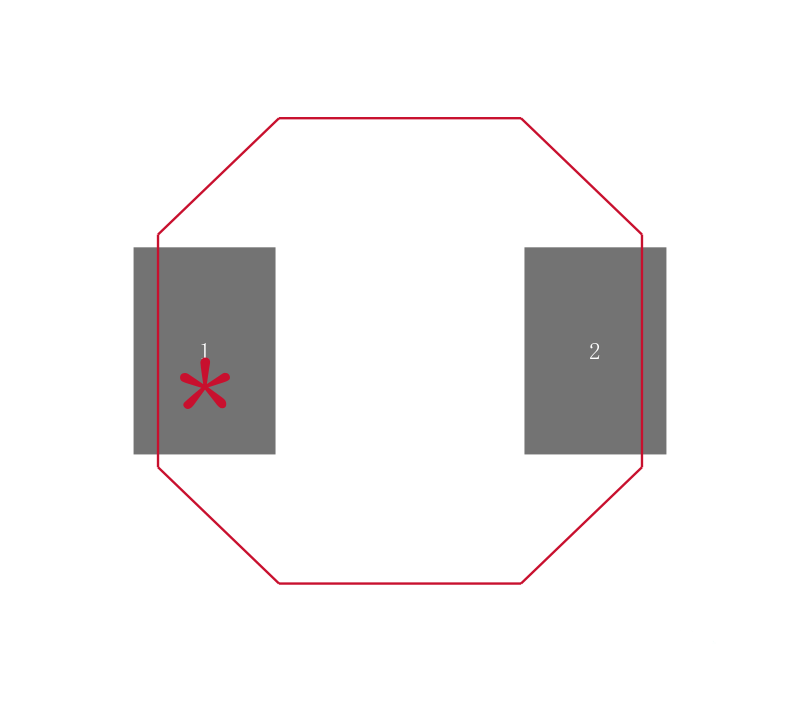

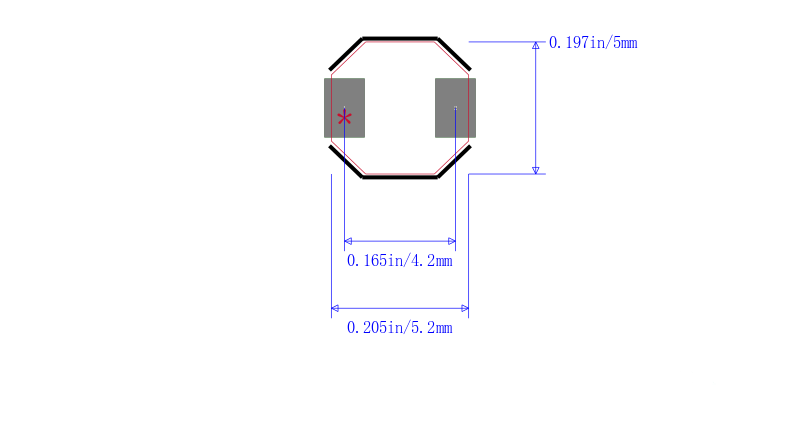

SPM5030T-R75M引脚图与封装图
