SN74ABTH245DBRE4参数规格_中文资料_数据手册PDF

SN74ABTH245DBRE4概述

总线收发器 Octal Bus Trnscvrs With 3-State Outputs

Transceiver, Non-Inverting 1 Element 8 Bit per Element Output 20-SSOP

立创商城:
SN74ABTH245DBRE4

得捷:
IC BUS TRANSCEIVER 8BIT 20SSOP

贸泽:
总线收发器 Octal Bus Trnscvrs With 3-State Outputs

SN74ABTH245DBRE4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

电路数 8

传送延迟时间 3.90 ns

电压波节 5.00 V

静态电流 22 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SSOP-20

外形尺寸

长度 7.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

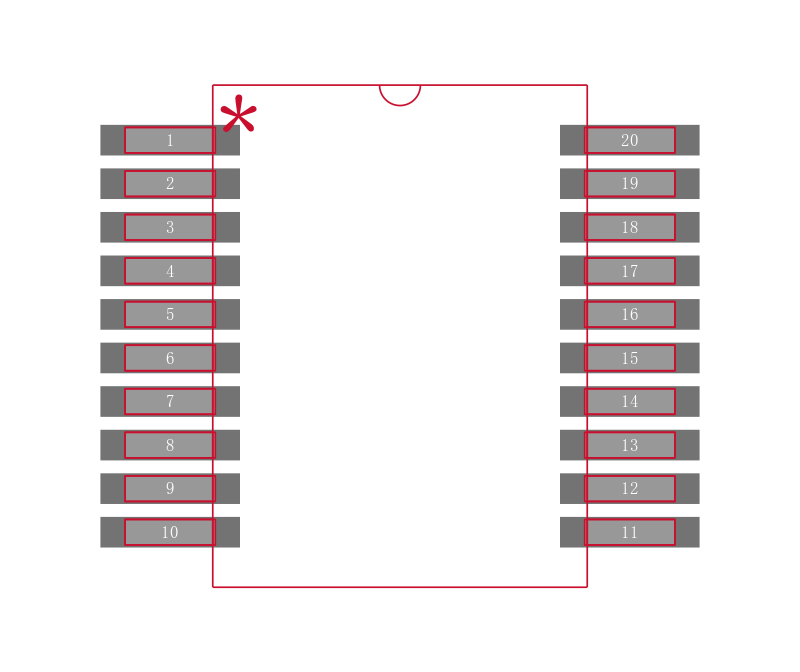

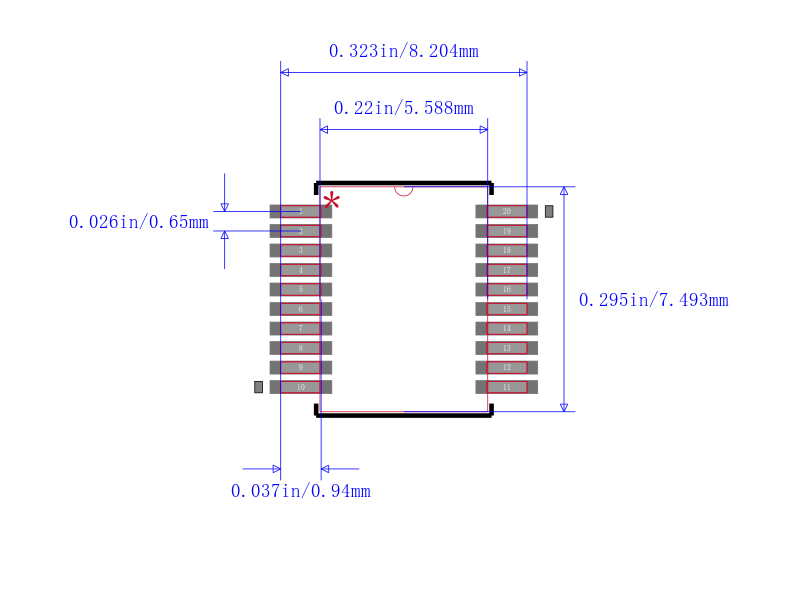

SN74ABTH245DBRE4引脚图与封装图

在线购买SN74ABTH245DBRE4

型号： SN74ABTH245DBRE4

制造商： TI 德州仪器

描述：总线收发器 Octal Bus Trnscvrs With 3-State Outputs

替代型号SN74ABTH245DBRE4
