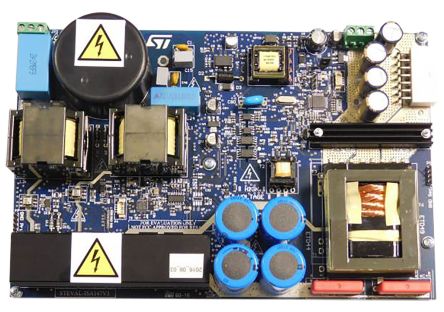

STEVAL-ISA147V3

STMICROELECTRONICS  STEVAL-ISA147V3  EVAL BOARD, VIPER27 DIGITAL POWER SUPPLY 新

评估板，用于 STM32F334C8

STMicroelectronics STEVAL-ISA147V3 评估板具有 STM32F334C8 微控制器。 STM32F334C8 是 32 位 ARM Cortex-M4 微控制器，而操作频率高达 72 MHz。 此 MCU 可将浮点单元 FPU、高速嵌入式存储器、增强型输入/输出和已连接外围设备嵌入至两个 APB 总线。

**特点和优势**

输入电压：90 V 至 264 V

输入频率：45 Hz 到 65 Hz

额定功率：500 W

输出电压：12 V

Semi-Bridgeless PFC 级

直流 - 直流级：谐振 LLC，具有同步整流

峰值效率：94%

PFC 切换频率：60 kHz

直流 - 直流切换频率：80 kHz 至 115 kHz（高于脉冲模式）

HF 变压器隔离电压：4 kV

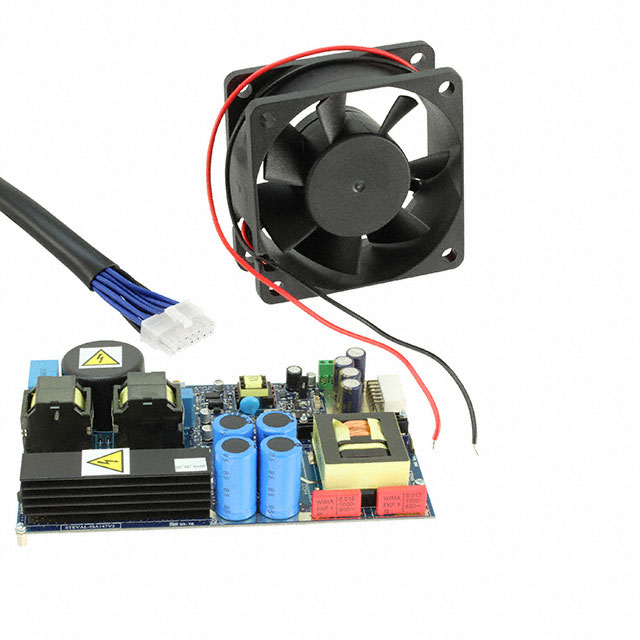

冷却：自然对流高达 300 W，强制冷却高于 300 W

PFC 控制：由 STM32F051K8 管理

LLC 控制：由 STM32F334C8 管理

输入短路保护

输入欠电压/过电压保护

输入欠频率/过频率保护

直流总线欠电压/过电压保护

输出短路保护

输出欠电压/过电压保护

过温保护

### STM32F3 系列 32 位 ARM® Cortex®-M4 微控制器，STMicroelectronics

STM32 F3 系列混合信号 MCU，带有 DSP 和 FPU 指令，将以 72MHz 运行的 32 位 ARM Cortex-M4 内核与高级模拟外设组件组合在一起。

快速比较器 50ns

可编程增益放大器（4 种增益范围）

12 位 DAC

快速 12 位 ADC（每通道 5 MSPS，交错模式时高达 18 MSPS）

16 位 sigma-delta ADC

快速 144MHz 电动机控制计时器，计时分辨率优于 7ns
