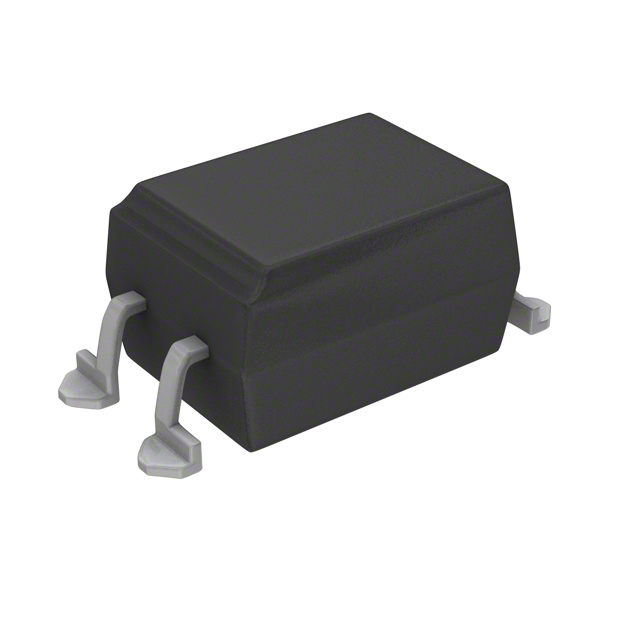

VISHAY SFH6186-5 光电耦合器, 晶体管输出, 低输入电流, 1通道, 表面安装DIP, 4 引脚, 60 mA, 5.3 kV, 250 %
The is a Low Input Current Phototransistor Output Optocoupler features a high current transfer ratio, low coupling capacitance and high isolation voltage. This coupler has a GaAs infrared diode emitter, which is optically coupled to silicon planar phototransistor detector. The coupling device is designed for signal transmission between two electrically separated circuits. The coupler is end-stackable with 2.54mm lead spacing.
- .
- Good CTR linearity depending on forward current
- .
- Low CTR degradation
- .
- Low coupling capacitance
- .
- High common mode transient immunity
额定电压DC 1.10 V
上升/下降时间 3.5µs, 5µs
输出电压 55.0 V
通道数 1
针脚数 4
正向电压 1.1 V
输入电流 60.0 mA
耗散功率 150 mW
上升时间 3.5 µs
隔离电压 5.3 kV
正向电流 60 mA
输出电压Max 55 V
正向电压Max 1.5 V
正向电流Max 60 mA
下降时间 5 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 150 mW
安装方式 Surface Mount
引脚数 4
封装 DIP-4
高度 3.81 mm
封装 DIP-4
工作温度 -55℃ ~ 100℃
产品生命周期 Active
包装方式 Tube
制造应用 Consumer Electronics, Industrial, 工业, 消费电子产品, 通信与网络, Power Management, Communications & Networking, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SFH6186-5 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
TLP621 安数光 | 功能相似 | SFH6186-5和TLP621的区别 |
SFH6156-3T Vishay Intertechnology | 功能相似 | SFH6186-5和SFH6156-3T的区别 |
IL207AT Vishay Intertechnology | 功能相似 | SFH6186-5和IL207AT的区别 |
