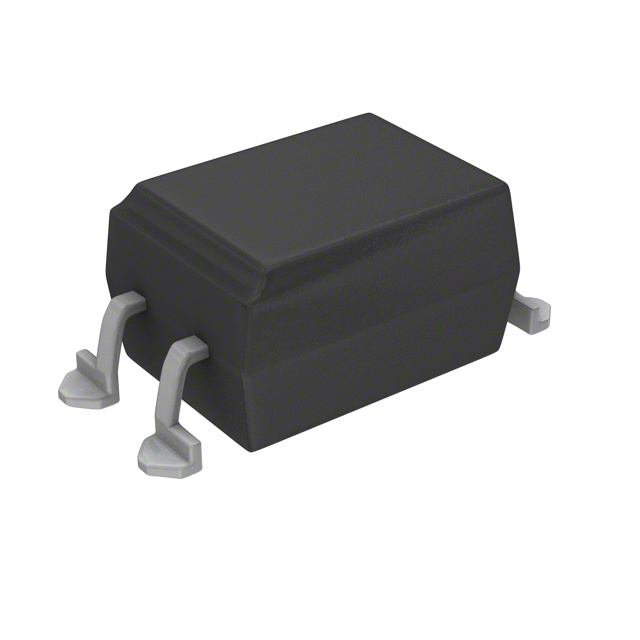

5300VRMS,晶体管输出的光电耦合器
The is a Phototransistor Output Optocoupler features a variety of transfer ratios and high isolation voltage. This coupler has a GaAs infrared diode emitter, which is optically coupled to a silicon planar phototransistor detector. The coupling devices are designed for signal transmission between two electrically separated circuits.
- .
- Excellent CTR linearity depending on forward current
- .
- Fast switching times
- .
- Low CTR degradation
- .
- Low coupling capacitance
上升/下降时间 2 µs
输出电压 70 V
通道数 1
针脚数 4
正向电压 1.25 V
输入电流 60 mA
耗散功率 150 mW
上升时间 3 µs
隔离电压 5.3 kV
正向电流 60 mA
输出电压Max 70 V
输入电流Min 60 mA
击穿电压 6 V
正向电压Max 1.25 V
正向电流Max 60 mA
下降时间 14 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 150 mW
安装方式 Surface Mount
引脚数 4
封装 SMD-4
高度 3.81 mm
封装 SMD-4
工作温度 -55℃ ~ 100℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 消费电子产品, Consumer Electronics, Power Management, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SFH6156-2T Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
VO617A-2X017T 威世 | 类似代替 | SFH6156-2T和VO617A-2X017T的区别 |
SFH6156-2 威世 | 功能相似 | SFH6156-2T和SFH6156-2的区别 |
