SN74LV74ANSRG4中文资料参数规格

技术参数

频率 140 MHz

输出电流 12.0 mA

电路数 2

电压波节 5.00 V, 3.30 V, 2.50 V

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOP-14

外形尺寸

长度 10.3 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74LV74ANSRG4引脚图与封装图

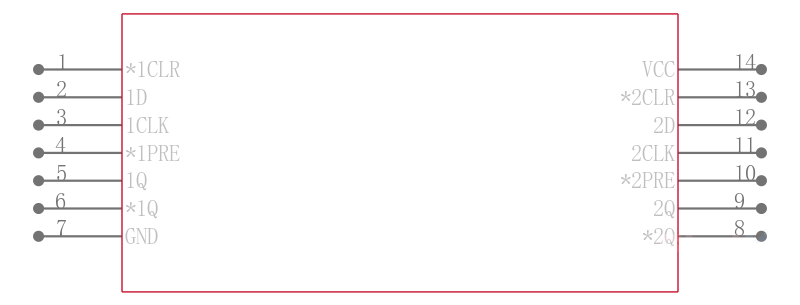

SN74LV74ANSRG4引脚图

SN74LV74ANSRG4封装图

SN74LV74ANSRG4封装焊盘图

在线购买SN74LV74ANSRG4

型号： SN74LV74ANSRG4

制造商： TI 德州仪器

描述：触发器 Dual Pos-Edge-Trgrd D-Type Flip-Flop

替代型号SN74LV74ANSRG4

型号/品牌	代替类型	替代型号对比
SN74LV74ANSRG4 TI 德州仪器	当前型号	当前型号
SN74LV74ANSR 德州仪器	类似代替	SN74LV74ANSRG4和SN74LV74ANSR的区别
MC74LVX74DR2 安森美	类似代替	SN74LV74ANSRG4和MC74LVX74DR2的区别
MC74LVX74MELG 安森美	类似代替	SN74LV74ANSRG4和MC74LVX74MELG的区别
