SN74ACT04DBRG4参数规格_中文资料_数据手册PDF

SN74ACT04DBRG4概述

六路反向器 HEX INVERTERS

description/ordering information

The ‘ACT04 devices contain six independent inverters. The devices perform the Boolean function Y = A.

4.5-V to 5.5-V VCCOperation

Inputs Accept Voltages to 5.5 V

Max tpd of 8.5 ns at 5 V

Inputs Are TTL-Voltage Compatible

贸泽:
Inverters Hex Inverters

艾睿:
Inverter 6-Element CMOS 14-Pin SSOP T/R

SN74ACT04DBRG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 24.0 mA

电路数 6

传送延迟时间 8.50 ns

电压波节 5.00 V

逻辑门个数 6

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

封装 SSOP-14

物理参数

工作温度 40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

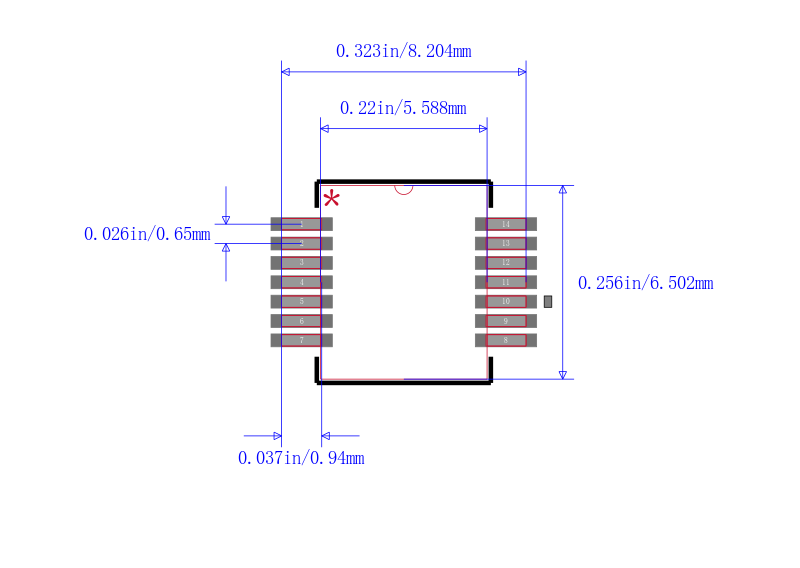

SN74ACT04DBRG4引脚图与封装图

在线购买SN74ACT04DBRG4

型号： SN74ACT04DBRG4

制造商： TI 德州仪器

描述：六路反向器 HEX INVERTERS

替代型号SN74ACT04DBRG4
