SN74AHCT157PWG4参数规格_中文资料_数据手册PDF

SN74AHCT157PWG4概述

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

description

These quadruple 2-line to 1-line data selectors/multiplexers are designed for 4.5-V to 5.5-V VCC operation.

Inputs Are TTL-Voltage Compatible

Latch-Up Performance Exceeds 250 mA Per JESD 17

贸泽:
Encoders, Decoders, Multiplexers & Demultiplexers Quad 2Ln To 1Ln Data Selectr Multiplexr

艾睿:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP Tube

SN74AHCT157PWG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

电压波节 5.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-16

物理参数

工作温度 40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

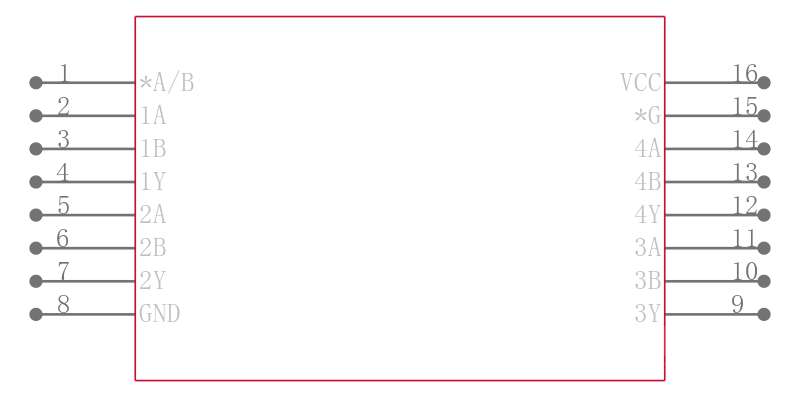

SN74AHCT157PWG4引脚图与封装图

在线购买SN74AHCT157PWG4

型号： SN74AHCT157PWG4

制造商： TI 德州仪器

描述：四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

替代型号SN74AHCT157PWG4
