SN74LS540DWRE4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 8
通道数 8
传送延迟时间 15.0 ns
电压波节 5.00 V
输出电流驱动 -625 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
长度 12.8 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-20
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

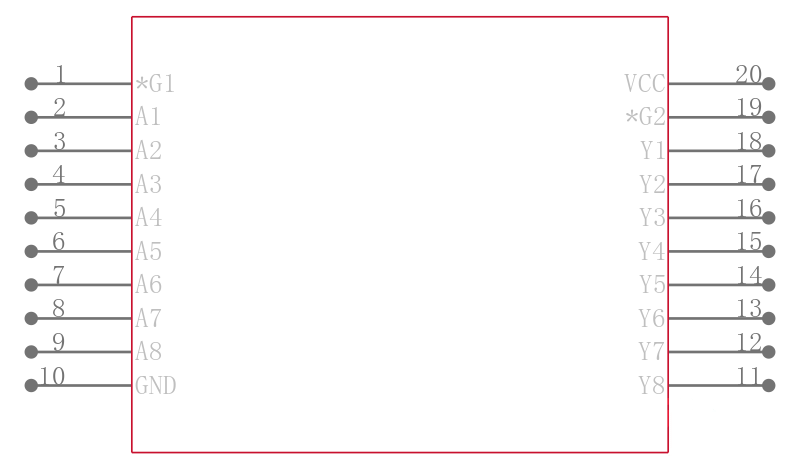

SN74LS540DWRE4引脚图与封装图
在线购买SN74LS540DWRE4
型号： SN74LS540DWRE4
制造商：
TI
德州仪器
描述：八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS
替代型号SN74LS540DWRE4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LS540DWRE4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74LS540DW 德州仪器 | 完全替代 | SN74LS540DWRE4和SN74LS540DW的区别 |
SN74LS540DWR 德州仪器 | 完全替代 | SN74LS540DWRE4和SN74LS540DWR的区别 |
SN74LS540NSR 德州仪器 | 完全替代 | SN74LS540DWRE4和SN74LS540NSR的区别 |
