SN74HCT14DBRG4参数规格_中文资料_数据手册PDF_引脚图-锐单商城

SN74HCT14DBRG4图片1

SN74HCT14DBRG4图片2

SN74HCT14DBRG4图片3

SN74HCT14DBRG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 4.00 mA

电路数 6

传送延迟时间 38.0 ns

电压波节 5.00 V

逻辑门个数 6

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

封装 SSOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

SN74HCT14DBRG4引脚图与封装图

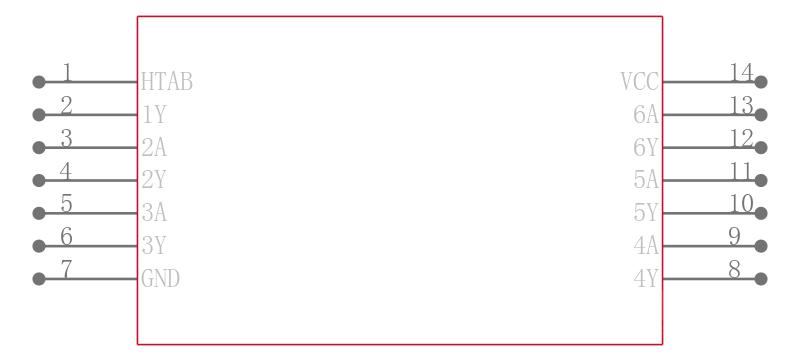

SN74HCT14DBRG4引脚图

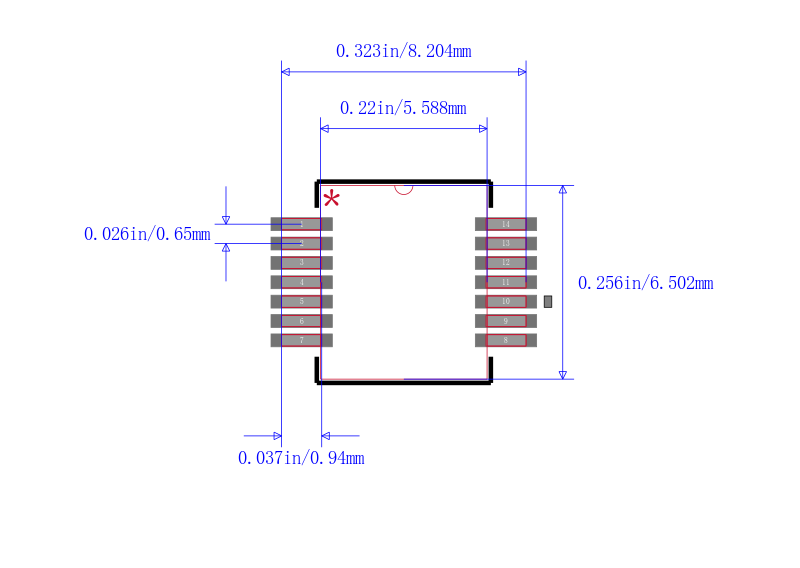

SN74HCT14DBRG4封装图

SN74HCT14DBRG4封装焊盘图

在线购买SN74HCT14DBRG4

型号： SN74HCT14DBRG4

制造商： TI 德州仪器

描述：六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS

替代型号SN74HCT14DBRG4

型号/品牌	代替类型	替代型号对比
SN74HCT14DBRG4 TI 德州仪器	当前型号	当前型号
SN74HCT14DBRE4 德州仪器	完全替代	SN74HCT14DBRG4和SN74HCT14DBRE4的区别
SN74HCT14DBR 德州仪器	类似代替	SN74HCT14DBRG4和SN74HCT14DBR的区别
74HCT14DB 恩智浦	功能相似	SN74HCT14DBRG4和74HCT14DB的区别
