SN74LS377NSRG4参数规格_中文资料_数据手册PDF

SN74LS377NSRG4中文资料参数规格

技术参数

频率 40.0 MHz

电源电压DC 4.75V ~ 5.25V

输出电流 8.00 mA

电路数 8

位数 8

传送延迟时间 27.0 ns

电压波节 5.00 V

输出电流驱动 -50.0 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

封装参数

安装方式 Surface Mount

引脚数 20

封装 SO-20

外形尺寸

长度 12.6 mm

宽度 5.3 mm

高度 1.95 mm

封装 SO-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

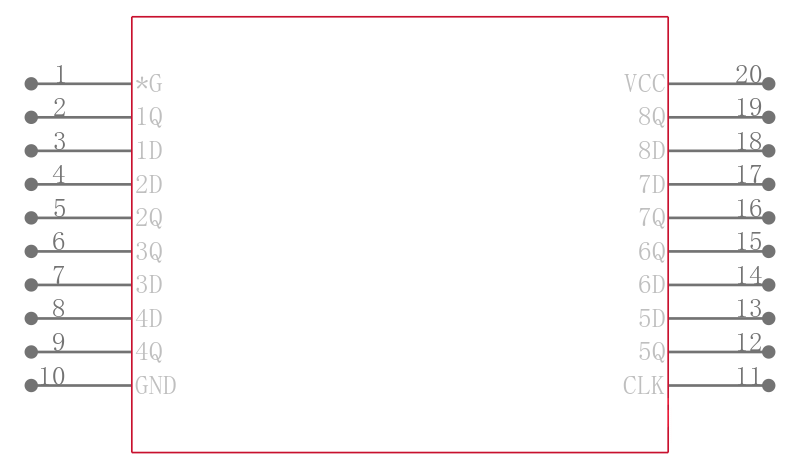

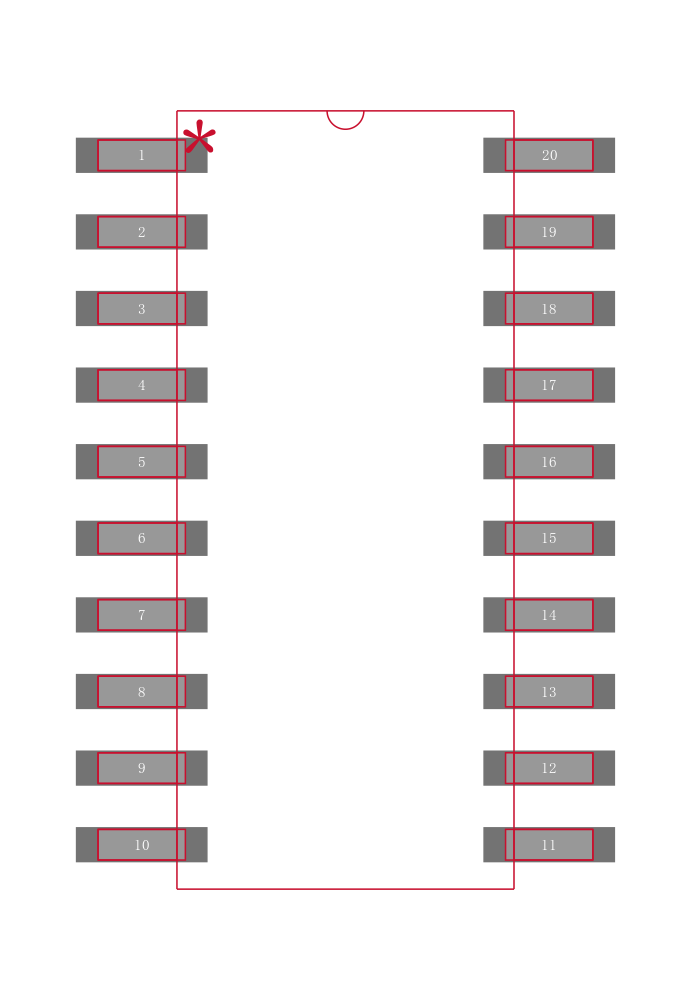

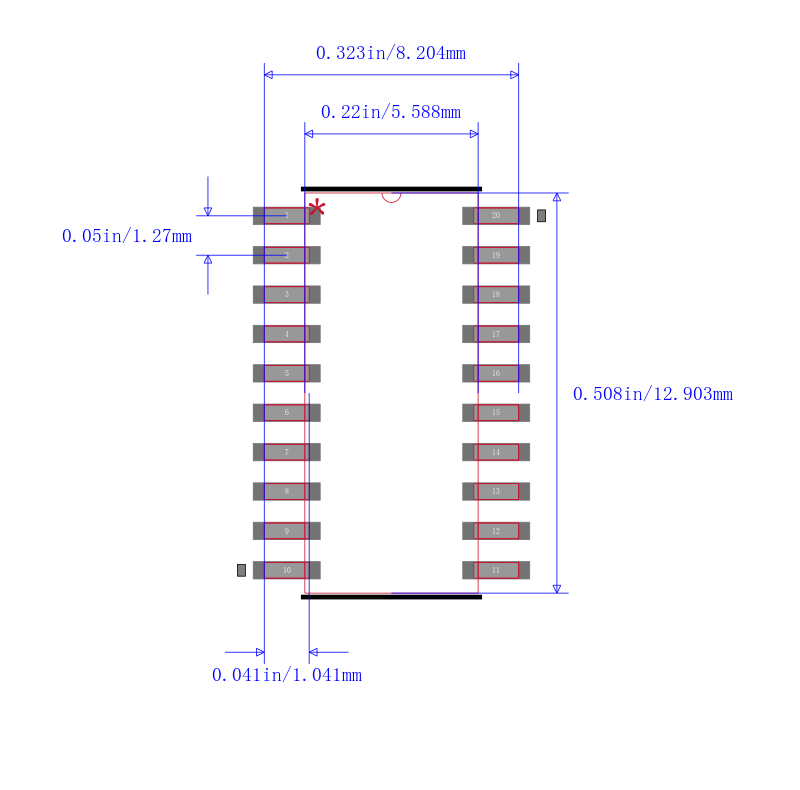

SN74LS377NSRG4引脚图与封装图

在线购买SN74LS377NSRG4

型号： SN74LS377NSRG4

制造商： TI 德州仪器

描述：八进制，十六进制和四D型触发器带使能 OCTAL, HEX, AND QUAD D-TYPE FLIP-FLOPS WITH ENABLE

替代型号SN74LS377NSRG4
