SN74S02NE4参数规格_中文资料_数据手册PDF_引脚图-锐单商城

SN74S02NE4图片1

SN74S02NE4图片2

SN74S02NE4图片3

SN74S02NE4图片4

SN74S02NE4中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出电流 20.0 mA

传送延迟时间 5.50 ns

电压波节 5.00 V

逻辑门个数 4

输出电流驱动 -50.0 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP

外形尺寸

封装 DIP

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74S02NE4引脚图与封装图

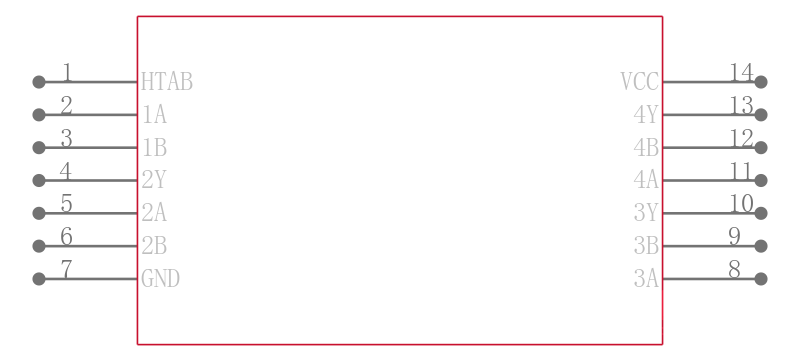

SN74S02NE4引脚图

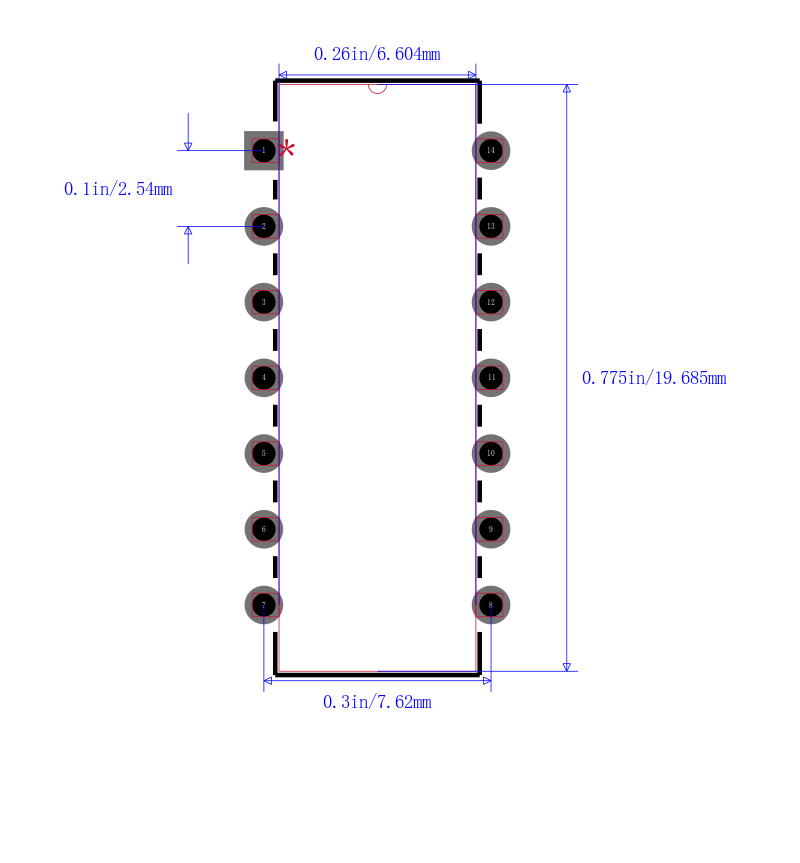

SN74S02NE4封装图

SN74S02NE4封装焊盘图

在线购买SN74S02NE4

型号： SN74S02NE4

制造商： TI 德州仪器

描述：四路2输入正或非门 QUADRUPLE 2-INPUT POSITIVE-NOR GATES

替代型号SN74S02NE4

型号/品牌	代替类型	替代型号对比
SN74S02NE4 TI 德州仪器	当前型号	当前型号
SN74S02N 德州仪器	类似代替	SN74S02NE4和SN74S02N的区别
DM74S02N 飞兆/仙童	类似代替	SN74S02NE4和DM74S02N的区别
74S02PC 飞兆/仙童	功能相似	SN74S02NE4和74S02PC的区别
