SN74ABT861DWG4参数规格_中文资料_数据手册PDF_引脚图-锐单商城

SN74ABT861DWG4图片1

SN74ABT861DWG4图片2

SN74ABT861DWG4图片3

SN74ABT861DWG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 10

电路数 1

传送延迟时间 5.20 ns

电压波节 5.00 V

静态电流 24 mA

输出电流驱动 -500 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74ABT861DWG4引脚图与封装图

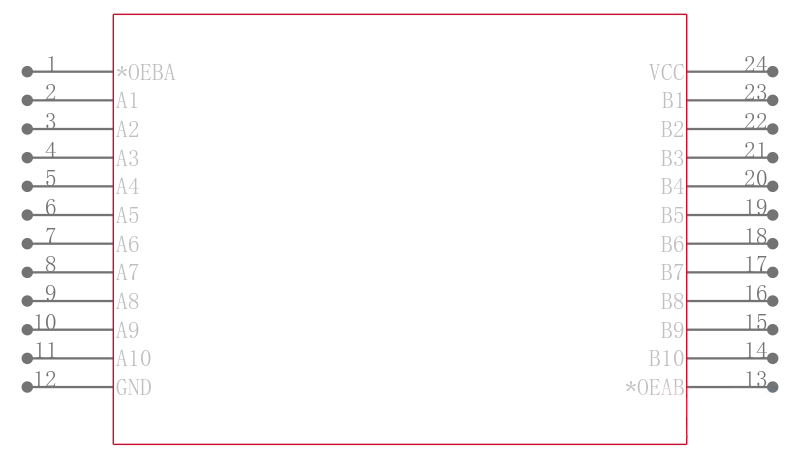

SN74ABT861DWG4引脚图

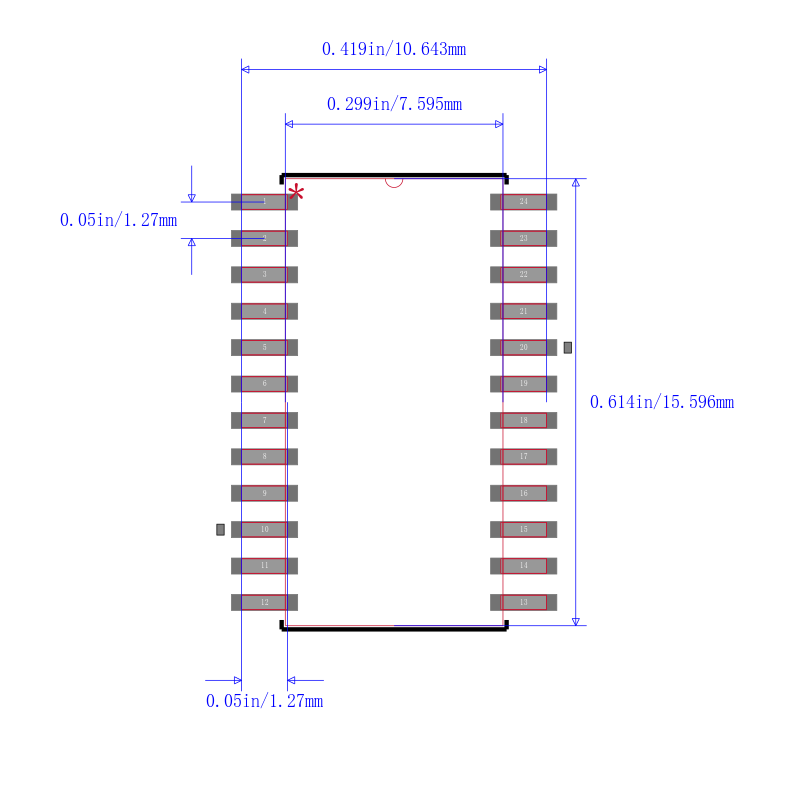

SN74ABT861DWG4封装图

SN74ABT861DWG4封装焊盘图

在线购买SN74ABT861DWG4

型号： SN74ABT861DWG4

制造商： TI 德州仪器

描述：总线收发器 10-Bit Transceivers

替代型号SN74ABT861DWG4

型号/品牌	代替类型	替代型号对比
SN74ABT861DWG4 TI 德州仪器	当前型号	当前型号
SN74ABT861NT 德州仪器	完全替代	SN74ABT861DWG4和SN74ABT861NT的区别
SN74ABT861DW 德州仪器	完全替代	SN74ABT861DWG4和SN74ABT861DW的区别
SN74ABT861DWRG4 德州仪器	完全替代	SN74ABT861DWG4和SN74ABT861DWRG4的区别
