SN74AHC32DBRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 5.50V

输出电流 8.00 mA

传送延迟时间 8.50 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 4

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

封装 SSOP-14

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

SN74AHC32DBRG4引脚图与封装图

SN74AHC32DBRG4引脚图

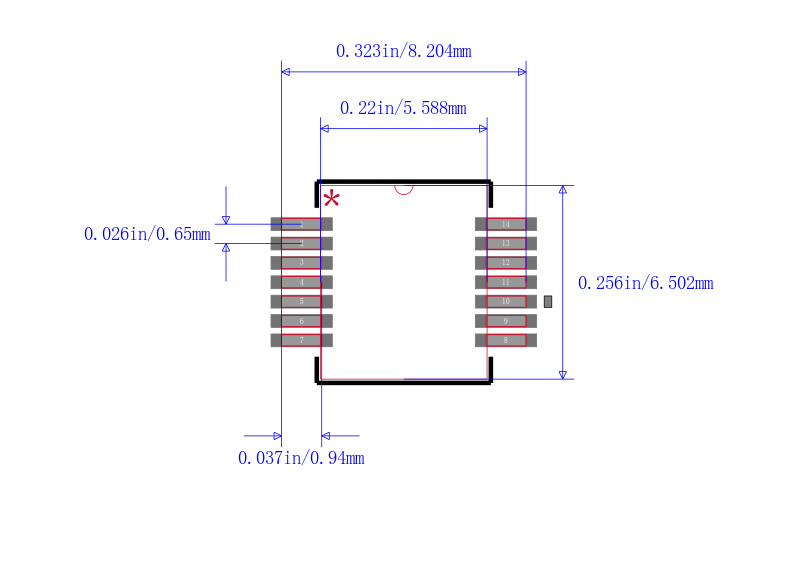

SN74AHC32DBRG4封装图

SN74AHC32DBRG4封装焊盘图

在线购买SN74AHC32DBRG4

型号： SN74AHC32DBRG4

制造商： TI 德州仪器

描述：OR Gate 4Element 2IN CMOS 14Pin SSOP T/R

替代型号SN74AHC32DBRG4

型号/品牌	代替类型	替代型号对比
SN74AHC32DBRG4 TI 德州仪器	当前型号	当前型号
SN74AHC32DBR 德州仪器	完全替代	SN74AHC32DBRG4和SN74AHC32DBR的区别
SN74AHC32DBRE4 德州仪器	完全替代	SN74AHC32DBRG4和SN74AHC32DBRE4的区别
SN74AHC32DBLE 德州仪器	完全替代	SN74AHC32DBRG4和SN74AHC32DBLE的区别
