SN74AS21NE4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 20.0 mA

传送延迟时间 6.00 ns

电压波节 5.00 V

逻辑门个数 2

输出电流驱动 -100 µA

输入数 4

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

长度 19.305 mm

宽度 7.62 mm

封装 DIP-14

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74AS21NE4引脚图与封装图

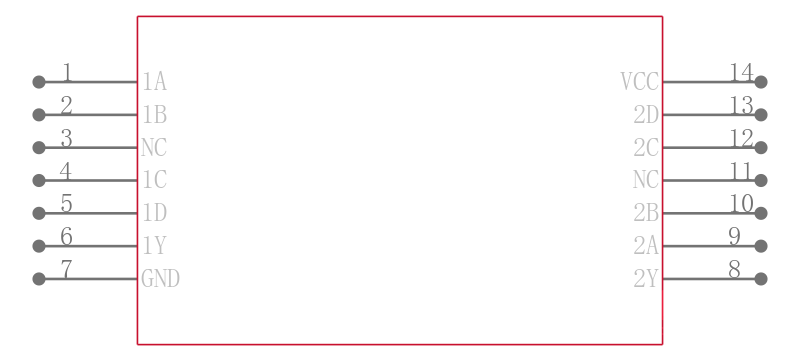

SN74AS21NE4引脚图

SN74AS21NE4封装图

SN74AS21NE4封装焊盘图

在线购买SN74AS21NE4

型号： SN74AS21NE4

制造商： TI 德州仪器

描述：IC GATE AND DUAL 4INP 14-DIP

替代型号SN74AS21NE4

型号/品牌	代替类型	替代型号对比
SN74AS21NE4 TI 德州仪器	当前型号	当前型号
SN74AS21D 德州仪器	完全替代	SN74AS21NE4和SN74AS21D的区别
SN74AS21DR 德州仪器	完全替代	SN74AS21NE4和SN74AS21DR的区别
SN74AS27N 德州仪器	类似代替	SN74AS21NE4和SN74AS27N的区别
