SN74ALS580BNE4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

输出电流 24.0 mA

电路数 8

位数 8

传送延迟时间 18.0 ns

电压波节 5.00 V

输出电流驱动 -108 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 20

封装 PDIP-20

外形尺寸

长度 24.33 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-20

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74ALS580BNE4引脚图与封装图

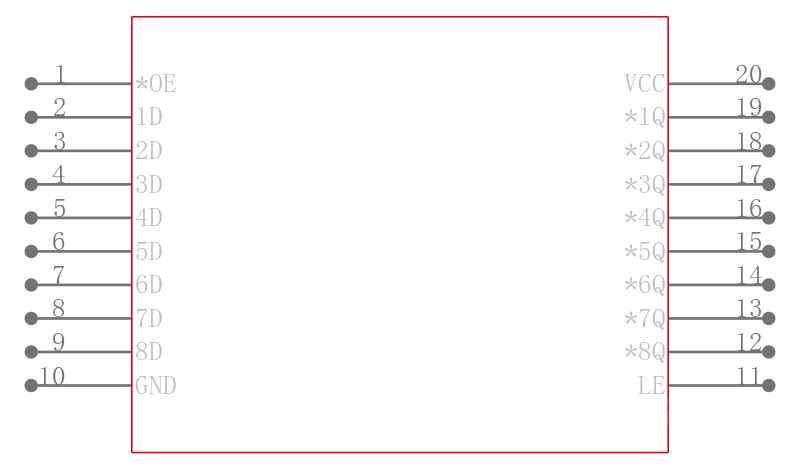

SN74ALS580BNE4引脚图

SN74ALS580BNE4封装图

SN74ALS580BNE4封装焊盘图

在线购买SN74ALS580BNE4

型号： SN74ALS580BNE4

制造商： TI 德州仪器

描述：闭锁 Octal DType Transparent 闭锁

替代型号SN74ALS580BNE4

型号/品牌	代替类型	替代型号对比
SN74ALS580BNE4 TI 德州仪器	当前型号	当前型号
SN74ALS580BN 德州仪器	类似代替	SN74ALS580BNE4和SN74ALS580BN的区别
SN74ALS580AN 德州仪器	功能相似	SN74ALS580BNE4和SN74ALS580AN的区别
S580 飞兆/仙童	功能相似	SN74ALS580BNE4和S580的区别
