SN74ALS109ANSRG4中文资料参数规格

技术参数

频率 50.0 MHz

电源电压DC 4.50V ~ 5.50V

输出电流 8.00 mA

电路数 2

位数 2

传送延迟时间 18.0 ns

电压波节 5.00 V

输出电流驱动 -50.0 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOP-16

外形尺寸

长度 10.3 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOP-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74ALS109ANSRG4引脚图与封装图

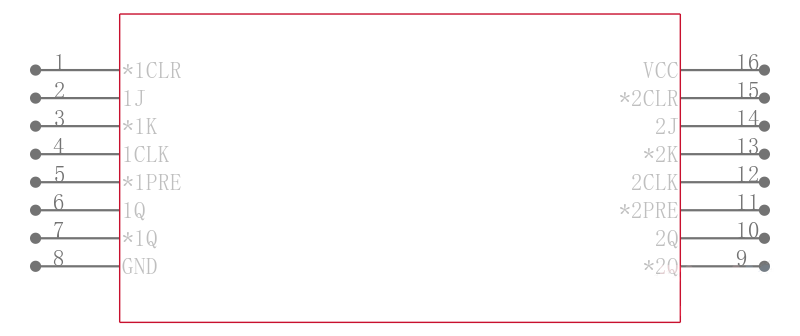

SN74ALS109ANSRG4引脚图

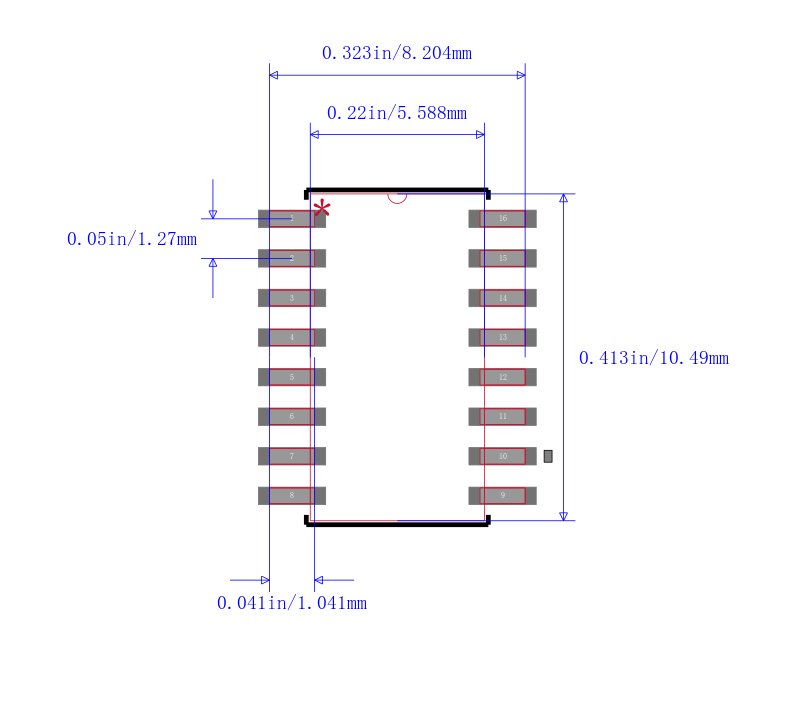

SN74ALS109ANSRG4封装图

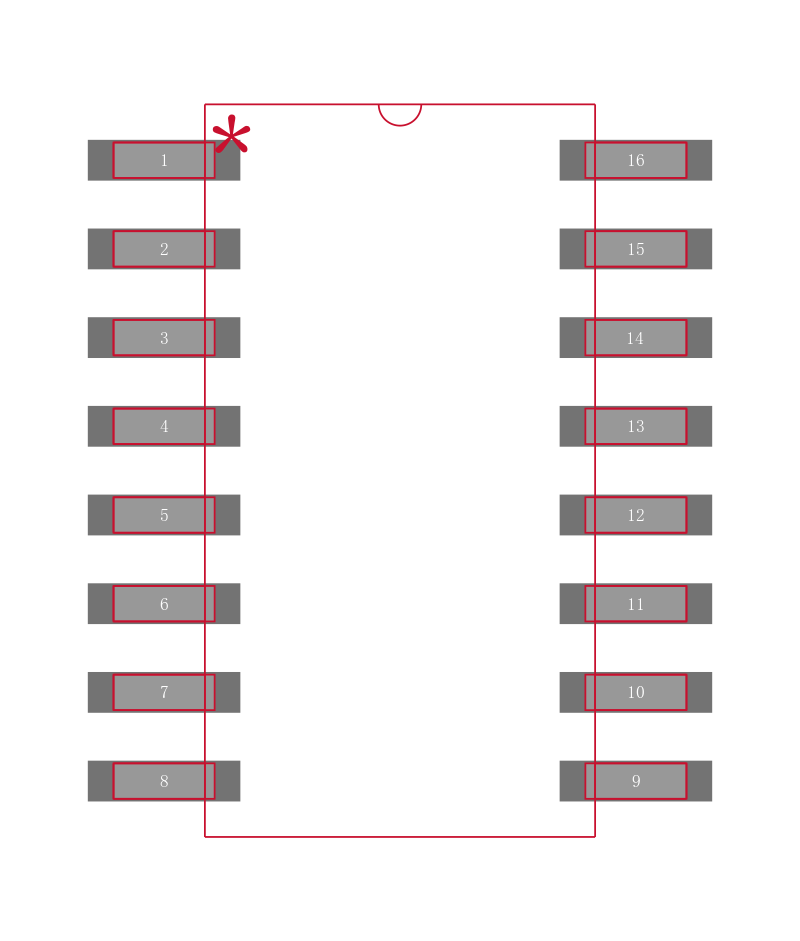

SN74ALS109ANSRG4封装焊盘图

在线购买SN74ALS109ANSRG4

型号： SN74ALS109ANSRG4

制造商： TI 德州仪器

描述：触发器 Dual J-K Pos Edge TRIGRD 触发器

替代型号SN74ALS109ANSRG4

型号/品牌	代替类型	替代型号对比
SN74ALS109ANSRG4 TI 德州仪器	当前型号	当前型号
SN74ALS109ADR 德州仪器	完全替代	SN74ALS109ANSRG4和SN74ALS109ADR的区别
SN74ALS109ADG4 德州仪器	完全替代	SN74ALS109ANSRG4和SN74ALS109ADG4的区别
SN74ALS109ADRG4 德州仪器	完全替代	SN74ALS109ANSRG4和SN74ALS109ADRG4的区别
