SN74ALS992DWG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 24.0 mA

电路数 1

位数 9

传送延迟时间 16.0 ns

电压波节 5.00 V

输出电流驱动 -108 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74ALS992DWG4引脚图与封装图

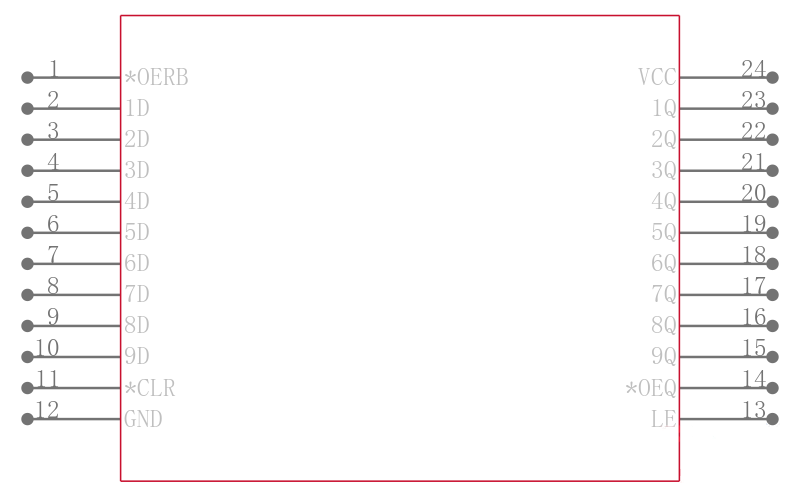

SN74ALS992DWG4引脚图

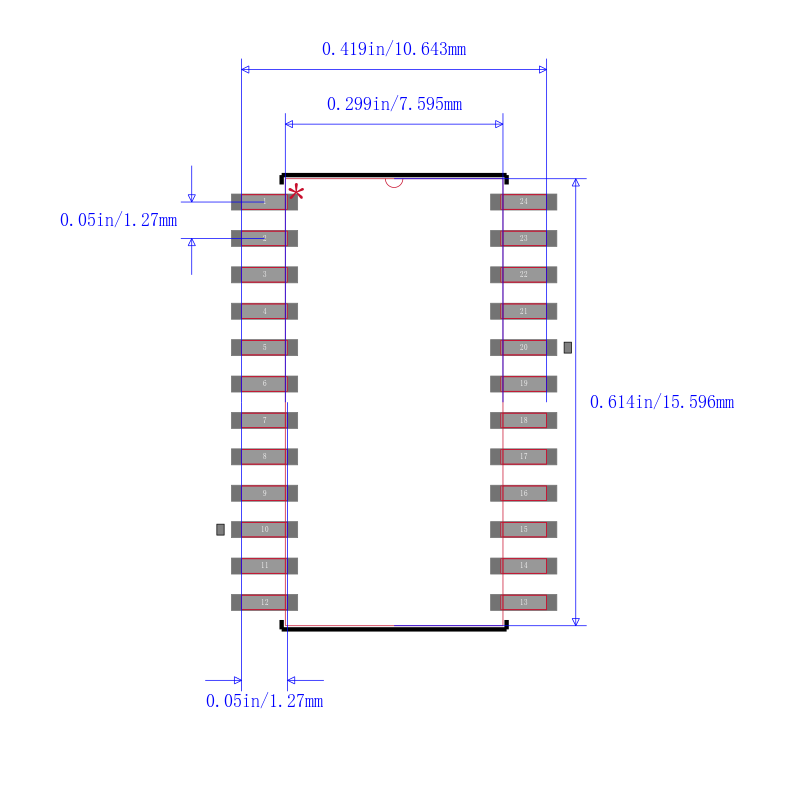

SN74ALS992DWG4封装图

SN74ALS992DWG4封装焊盘图

在线购买SN74ALS992DWG4

型号： SN74ALS992DWG4

制造商： TI 德州仪器

描述：闭锁 9B DType TRANPNT Read Back 闭锁

替代型号SN74ALS992DWG4

型号/品牌	代替类型	替代型号对比
SN74ALS992DWG4 TI 德州仪器	当前型号	当前型号
SN74ALS992NT 德州仪器	完全替代	SN74ALS992DWG4和SN74ALS992NT的区别
SN74ALS992NTE4 德州仪器	完全替代	SN74ALS992DWG4和SN74ALS992NTE4的区别
SN74ALS992DWRE4 德州仪器	完全替代	SN74ALS992DWG4和SN74ALS992DWRE4的区别
