SN74S260DRE4中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出电流 20.0 mA

位数 2

传送延迟时间 6.00 ns

电压波节 5.00 V

逻辑门个数 2

输出电流驱动 -50.0 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74S260DRE4引脚图与封装图

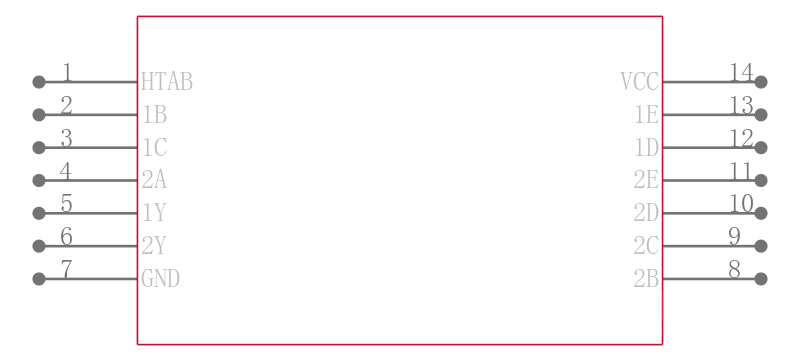

SN74S260DRE4引脚图

SN74S260DRE4封装图

SN74S260DRE4封装焊盘图

在线购买SN74S260DRE4

型号： SN74S260DRE4

制造商： TI 德州仪器

描述：逻辑门 Dual 5-input Positive-NOR gates
