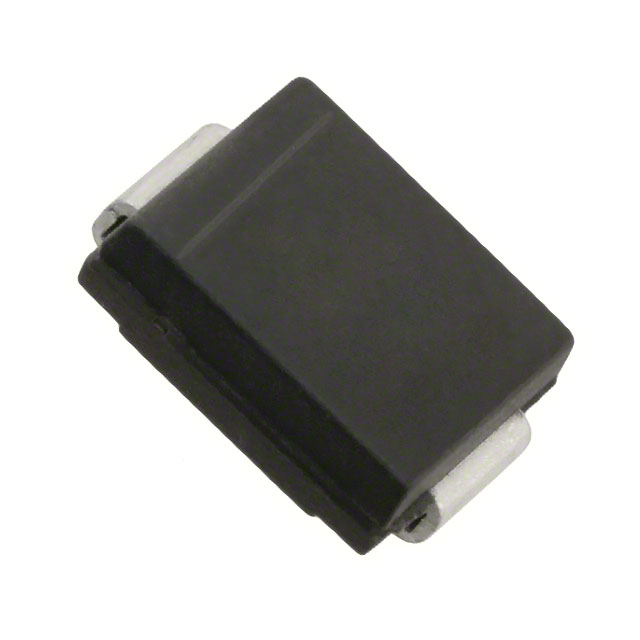

SMCJ 系列 70 V 1500 W 表面贴装 双向 TVS 二极管 - DO-214AB
Features
1500W Peak Pulse Power Dissipation
5.0V - 170V Standoff Voltages
Glass Passivated Die Construction
Uni- and Bi-Directional Versions Available
Excellent Clamping Capability
Fast Response Time
得捷:
TVS DIODE 70VWM 113VC SMC
艾睿:
Diode TVS Single Bi-Dir 70V 1.5KW 2-Pin SMC T/R
安富利:
Diode TVS Single Bi-Dir 70V 1.5KW 2-Pin SMC T/R
Chip1Stop:
Diode TVS Single Bi-Dir 70V 1.5KW 2-Pin SMC T/R
Verical:
Diode TVS Single Bi-Dir 70V 1.5KW 2-Pin SMC T/R
Win Source:
TVS DIODE 70VWM 113VC SMC
额定电压DC 70.0 V
工作电压 70 V
额定功率 1.50 kW
击穿电压 77.8 V
电路数 1
耗散功率 1500 W
钳位电压 113 V
最大反向电压（Vrrm） 70V
测试电流 1 mA
脉冲峰值功率 1500 W
最小反向击穿电压 77.8 V
击穿电压 77.8 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
安装方式 Surface Mount
引脚数 2

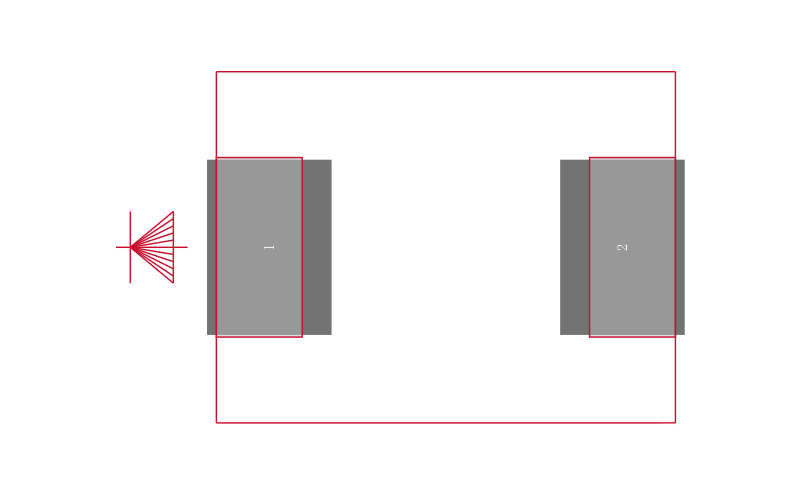

封装 SMC
长度 7.11 mm
宽度 6.22 mm
高度 2.62 mm
封装 SMC
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SMCJ70CA-13-F Diodes 美台 | 当前型号 | 当前型号 |
SMCJ70CA 伯恩斯 | 功能相似 | SMCJ70CA-13-F和SMCJ70CA的区别 |
SMCJ70CA-E3/57T 威世 | 功能相似 | SMCJ70CA-13-F和SMCJ70CA-E3/57T的区别 |
