SMBJ78CA-13概述
ESD 抑制器/TVS 二极管 600W 78.0V
Features
600W Peak Pulse Power Dissipation
5.0V - 170V Standoff Voltages
Glass Passivated Die Construction
Uni- and Bi-Directional Versions Available
Excellent Clamping Capability
Fast Response Time
Plastic Material - UL Flammability Classification Rating 94V-0
得捷:
TVS DIODE 78VWM 126VC SMB
贸泽:
ESD 抑制器/TVS 二极管 600W 78.0V
艾睿:
Diode TVS Single Bi-Dir 78V 600W 2-Pin SMB T/R
SMBJ78CA-13中文资料参数规格
技术参数
额定电压DC 78.0 V
工作电压 78 V
额定功率 600 W
击穿电压 99.7 V
钳位电压 126 V
最大反向电压（Vrrm） 78V
脉冲峰值功率 600 W
最小反向击穿电压 86.7 V
工作温度Max 150 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
封装 DO-214AA-2
外形尺寸
长度 4.70 mm
宽度 3.94 mm
高度 2.62 mm
封装 DO-214AA-2
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead

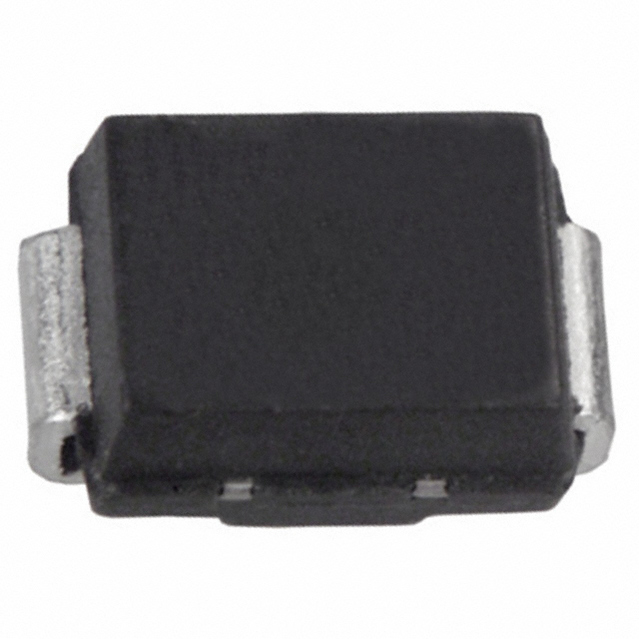

SMBJ78CA-13引脚图与封装图
