SMBJ15CA-13-F

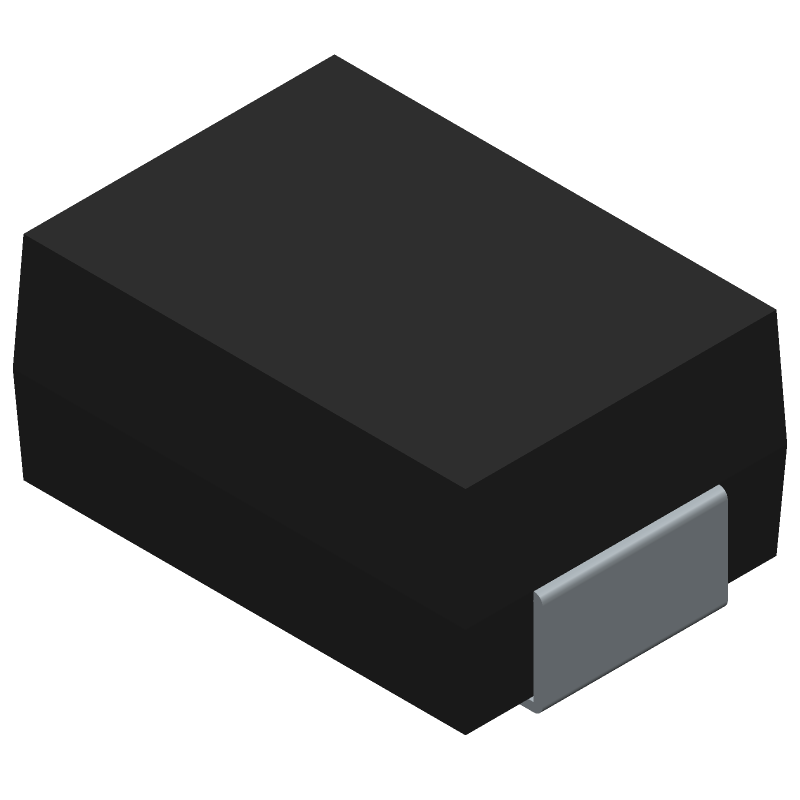

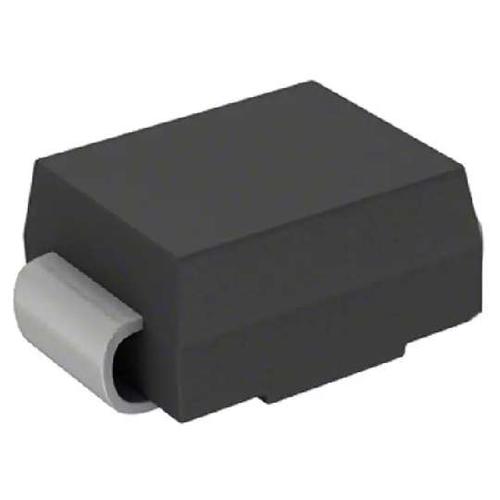

SMBJ15CA-13-F图片1
SMBJ15CA-13-F图片2
SMBJ15CA-13-F图片3
SMBJ15CA-13-F图片4
SMBJ15CA-13-F图片5
SMBJ15CA-13-F图片6
SMBJ15CA-13-F图片7
SMBJ15CA-13-F图片8
SMBJ15CA-13-F图片9
SMBJ15CA-13-F概述

二极管与整流器

与整流器


得捷:
TVS DIODE 15VWM 24.4VC SMB


立创商城:
双向 Vrwm:15V 600W


贸泽:
TVS Diodes - Transient Voltage Suppressors 600W 15.0V


艾睿:
Protect your electronic equipment from sudden or momentary overvoltage conditions with this SMBJ15CA-13-F TVS diode from Diodes Zetex. Its test current is 1 mA. Its peak pulse power dissipation is 600 W. This device&s;s maximum clamping voltage is 24.4 V and minimum breakdown voltage is 16.7 V. Its maximum leakage current is 5 μA. This TVS diode has a minimum operating temperature of -55 °C and a maximum of 150 °C. In order to guarantee safe delivery and allow for quick mounting of this component after delivery, it will be enclosed in tape and reel packaging during shipment.


Allied Electronics:
600W 15V Transient Voltage Suppr. SMB


安富利:
Diode TVS Single Bi-Dir 15V 600W 2-Pin SMB T/R


Chip1Stop:
Diode TVS Single Bi-Dir 15V 600W 2-Pin SMB T/R


Verical:
Diode TVS Single Bi-Dir 15V 600W 2-Pin SMB T/R


儒卓力:
**TVS-DIODE BI 0,6KW 18V SMB **


Win Source:
TVS DIODE 15VWM 24.4VC SMB


SMBJ15CA-13-F中文资料参数规格
技术参数

额定电压DC 15.0 V

电容 280 pF

额定功率 600 W

击穿电压 16.7 V

电路数 1

耗散功率 600 W

钳位电压 24.4 V

最大反向电压(Vrrm) 15V

测试电流 1 mA

脉冲峰值功率 600 W

最小反向击穿电压 16.7 V

击穿电压 16.7 V

工作温度Max 150 ℃

工作温度Min 55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMB

外形尺寸

长度 4.57 mm

宽度 3.9 mm

高度 2.62 mm

封装 SMB

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SMBJ15CA-13-F引脚图与封装图
SMBJ15CA-13-F引脚图
SMBJ15CA-13-F封装图
SMBJ15CA-13-F封装焊盘图
在线购买SMBJ15CA-13-F
型号: SMBJ15CA-13-F
制造商: Diodes 美台
描述:二极管与整流器
替代型号SMBJ15CA-13-F
型号/品牌 代替类型 替代型号对比

SMBJ15CA-13-F

Diodes 美台

当前型号

当前型号

SMBJ14CA-13-F

美台

类似代替

SMBJ15CA-13-F和SMBJ14CA-13-F的区别

SMBJ15CA-E3/5B

威世

类似代替

SMBJ15CA-13-F和SMBJ15CA-E3/5B的区别

1SMB15CAT3G

安森美

功能相似

SMBJ15CA-13-F和1SMB15CAT3G的区别
