SMCJ48A-13-F参数规格_中文资料_数据手册PDF

SMCJ48A-13-F概述

SMCJ48A 系列 1500 W 53.3 V 表面贴装单向 TVS 二极管 - DO-214AB

Features

1500W Peak Pulse Power Dissipation

5.0V - 170V Standoff Voltages

Glass Passivated Die Construction

Uni- and Bi-Directional Versions Available

Excellent Clamping Capability

Fast Response Time

得捷:
TVS DIODE 48VWM 77.4VC SMC

立创商城:
单向 Vrwm:48V 1.5kW

艾睿:
Diode TVS Single Uni-Dir 48V 1.5KW 2-Pin SMC T/R

安富利:
Diode TVS Single Uni-Dir 48V 1.5KW 2-Pin SMC T/R

Chip1Stop:
Diode TVS Single Uni-Dir 48V 1.5KW 2-Pin SMC T/R

Verical:
Diode TVS Single Uni-Dir 48V 1.5KW 2-Pin SMC T/R

儒卓力:
**TRANSIL UNI 1,5KW 51V SMC **

Win Source:
TVS DIODE 48VWM 77.4VC SMC

SMCJ48A-13-F中文资料参数规格

技术参数

额定电压DC 48.0 V

工作电压 48 V

额定功率 1.50 kW

击穿电压 53.3 V

电路数 1

耗散功率 1500 W

钳位电压 77.4 V

最大反向电压（Vrrm） 48V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 53.3 V

击穿电压 53.3 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMC

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 SMC

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

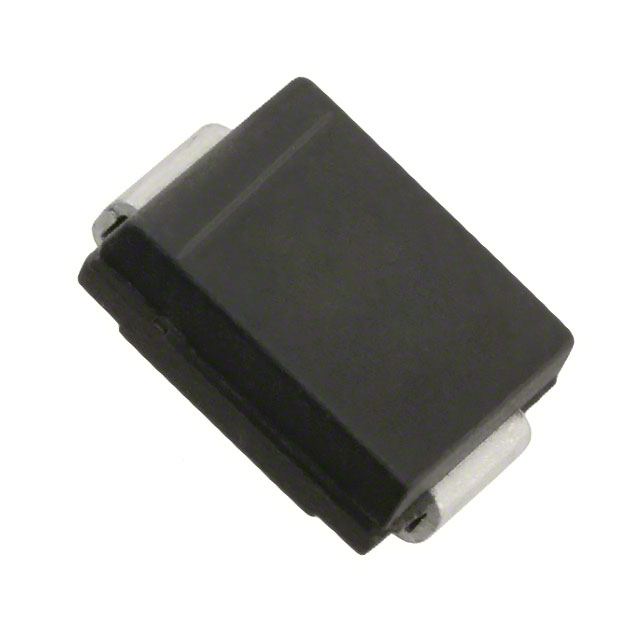

SMCJ48A-13-F引脚图与封装图

在线购买SMCJ48A-13-F

型号： SMCJ48A-13-F

制造商： Diodes 美台

描述：SMCJ48A 系列 1500 W 53.3 V 表面贴装单向 TVS 二极管 - DO-214AB

立即咨询

替代型号SMCJ48A-13-F

型号/品牌	代替类型	替代型号对比
SMCJ48A-13-F Diodes 美台	当前型号	当前型号
1SMC48AT3G 安森美	类似代替	SMCJ48A-13-F和1SMC48AT3G的区别
SM15T22A 意法半导体	功能相似	SMCJ48A-13-F和SM15T22A的区别
