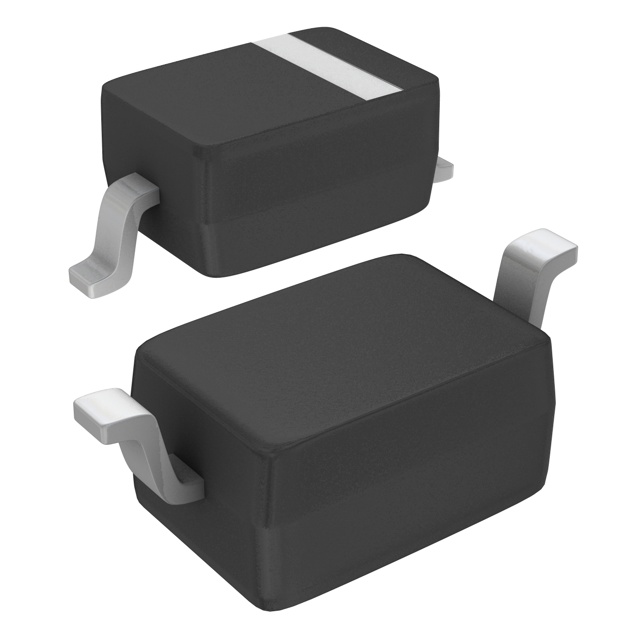

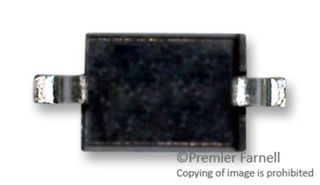

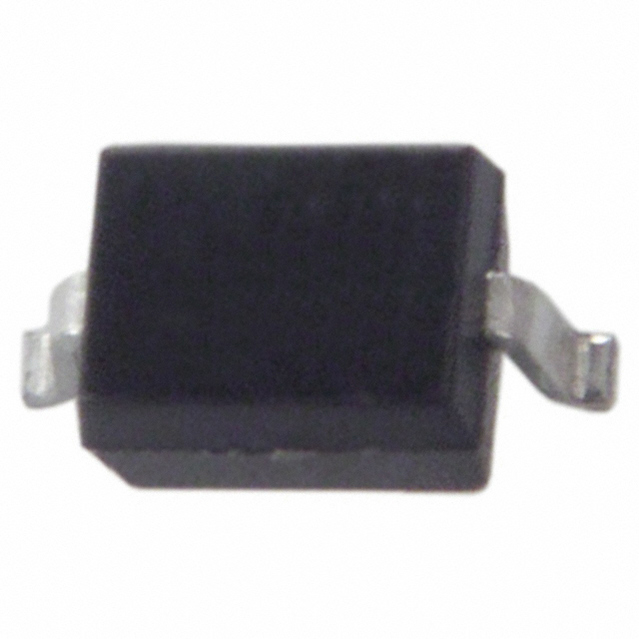

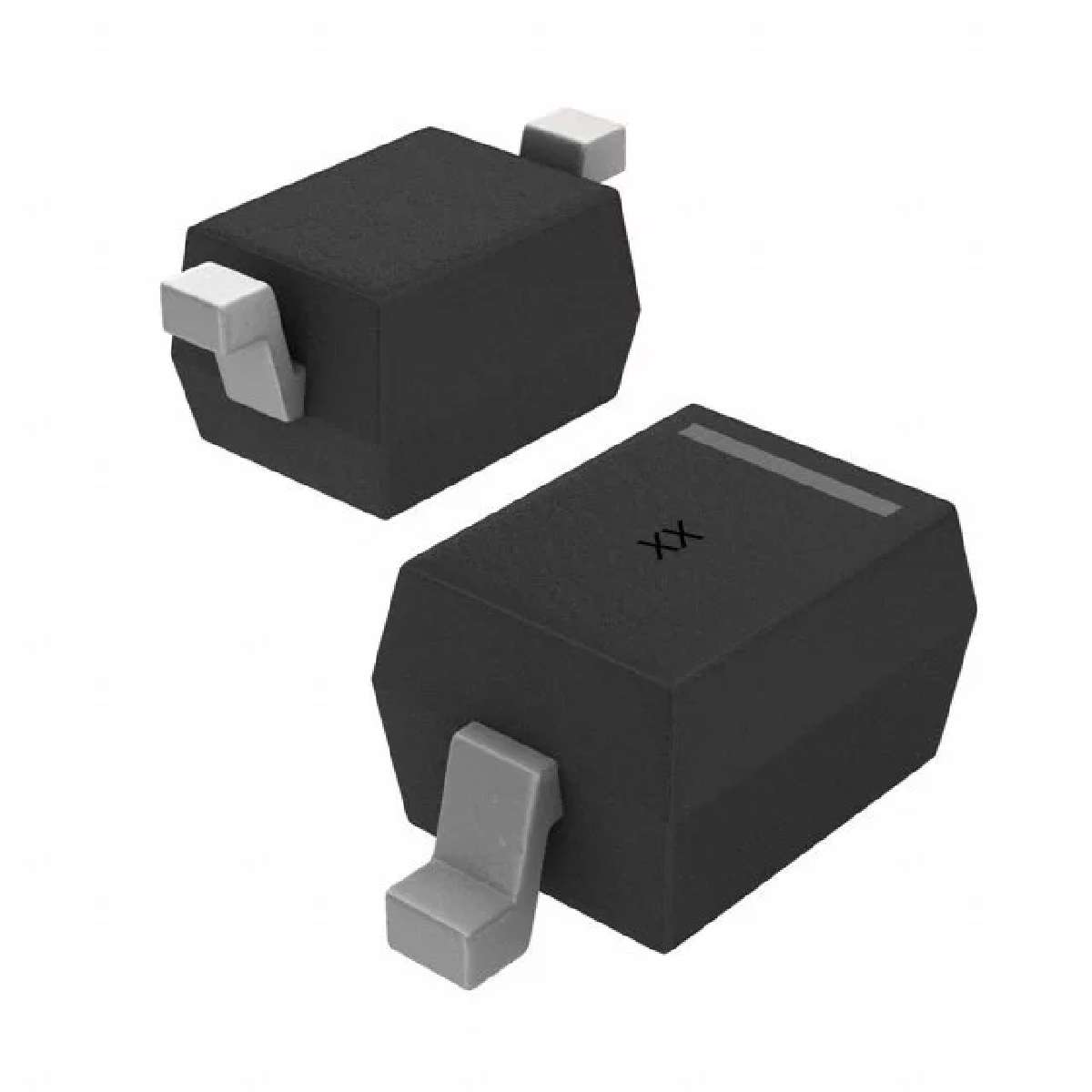

SD103CWS 系列 20 V 350 mA 表面贴装 肖特基 势垒 二极管 - SOD-323
The is an ultra-small surface mount Schottky Barrier Diode encapsulated in a moulded plastic case. It has matte tin lead-free plating annealed over alloy 42 lead frame terminals and guard ring construction for transient protection. This Schottky barrier rectifier has been designed to meet the stringent requirements of automotive applications. It is ideally suited to use as a polarity protection diode, re-circulating diode and switching diode.
- .
- Low forward voltage drop
- .
- Negligible reverse recovery time
- .
- Low reverse capacitance
- .
- Totally lead-free
- .
- Halogen and antimony-free - Green device
- .
- Qualified to AEC-Q101 standards for high reliability
- .
- PPAP Capable
- .
- Moisture sensitivity level 1 per J-STD-020
- .
- UL94V-0 Flammability rating
额定电压DC 20.0 V
额定电流 350 mA
电容 28.0 pF
额定功率 250 mW
输出电流 ≤350 mA
针脚数 2
正向电压 600mV @200mA
极性 Standard
耗散功率 200 mW
热阻 625℃/W RθJA
反向恢复时间 10 ns
正向电流 200 mA
最大正向浪涌电流（Ifsm） 1.5 A
正向电压Max 600 mV
正向电流Max 350 mA
工作温度Max 125 ℃
工作温度Min -65 ℃
耗散功率Max 200 mW
安装方式 Surface Mount
引脚数 2

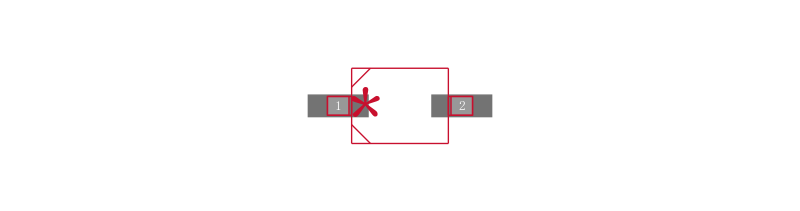

封装 SOD-323-2

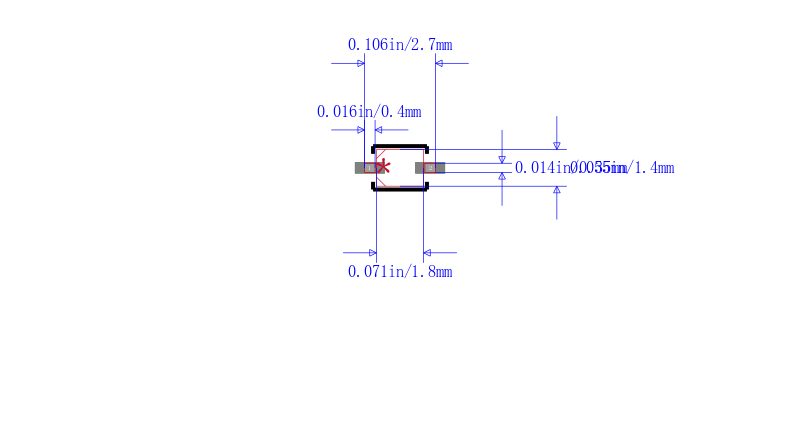

长度 1.8 mm
宽度 1.4 mm
高度 1.05 mm
封装 SOD-323-2
工作温度 -65℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SD103CWS-7-F Diodes 美台 | 当前型号 | 当前型号 |
SD103CW-13-F 美台 | 类似代替 | SD103CWS-7-F和SD103CW-13-F的区别 |
SD103CW-7-F 美台 | 功能相似 | SD103CWS-7-F和SD103CW-7-F的区别 |
BAT760,115 恩智浦 | 功能相似 | SD103CWS-7-F和BAT760,115的区别 |
