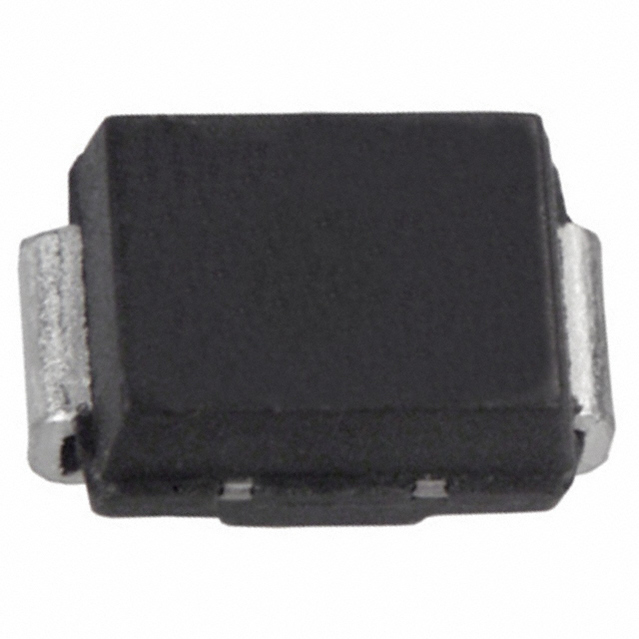

S2D-13图片4

S2D-13图片5

S2D-13图片6

S2D-13图片7

S2D-13概述

DIODE GEN PURPOSE 200V 1.5A SMB

Diode Standard 200 V 1.5A Surface Mount SMB

得捷:
DIODE GEN PURP 200V 1.5A SMB

艾睿:
Diode Switching 200V 1.5A 2-Pin SMB T/R

S2D-13中文资料参数规格

技术参数

额定电压DC 200 V

额定电流 1.50 A

电容 20.0 pF

输出电流 ≤1.50 A

正向电压 1.15V @1.5A

极性 Standard

正向电压Max 1.15V @1.5A

正向电流Max 1.5 A

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMB

外形尺寸

封装 SMB

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

S2D-13引脚图与封装图

S2D-13引脚图

S2D-13封装图

S2D-13封装焊盘图

在线购买S2D-13

型号： S2D-13

制造商： Diodes 美台

描述：DIODE GEN PURPOSE 200V 1.5A SMB

替代型号S2D-13

型号/品牌	代替类型	替代型号对比
S2D-13 Diodes 美台	当前型号	当前型号
S2DA-13-F 美台	完全替代	S2D-13和S2DA-13-F的区别
S2D-13-F 美台	类似代替	S2D-13和S2D-13-F的区别
S2DA-13 美台	类似代替	S2D-13和S2DA-13的区别
