SD107WS-7-F

SD107WS-7-F图片1
SD107WS-7-F图片2
SD107WS-7-F图片3
SD107WS-7-F图片4
SD107WS-7-F图片5
SD107WS-7-F图片6
SD107WS-7-F图片7
SD107WS-7-F图片8
SD107WS-7-F图片9
SD107WS-7-F图片10
SD107WS-7-F图片11
SD107WS-7-F图片12
SD107WS-7-F图片13
SD107WS-7-F图片14
SD107WS-7-F图片15
SD107WS-7-F图片16
SD107WS-7-F图片17
SD107WS-7-F图片18
SD107WS-7-F概述

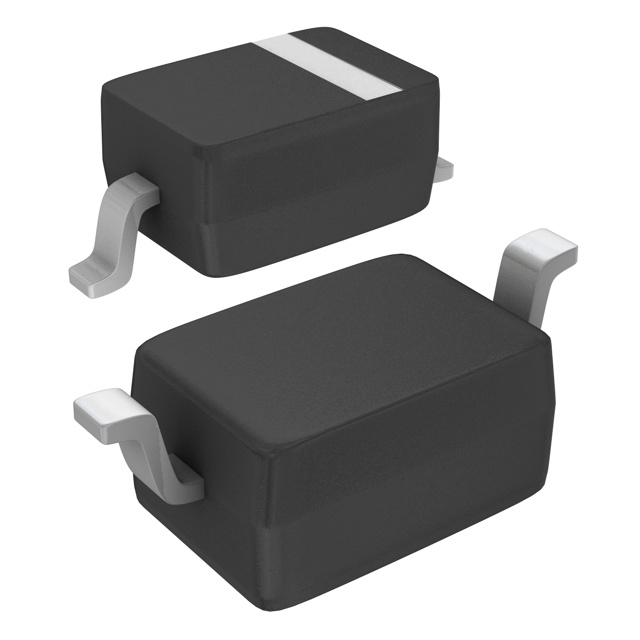

SD107WS 系列 30 V 750 mA 表面贴装 肖特基势垒二极管 - SOD-323

肖特基 30 V 100mA(DC) 表面贴装型 SOD-323


得捷:
DIODE SCHOTTKY 30V 100MA SOD323


立创商城:
30V 100mA 800mV@100mA


e络盟:
小信号肖特基二极管, 单, 30 V, 100 mA, 800 mV, 750 mA, 150 °C


艾睿:
Diode Schottky 30V 0.1A Automotive 2-Pin SOD-323 T/R


Allied Electronics:
Diode Schottky 0.1A 30V SOD323


安富利:
Diode Schottky 30V 0.1A 2-Pin SOD-323 T/R


富昌:
SD107WS 系列 30 V 750 mA 表面贴装 肖特基势垒二极管 - SOD-323


Chip1Stop:
Diode Schottky 30V 0.1A 2-Pin SOD-323 T/R


Verical:
Diode Schottky 30V 0.1A Automotive 2-Pin SOD-323 T/R


Newark:
# DIODES INC.  SD107WS-7-F  Small Signal Schottky Diode, Single, 30 V, 100 mA, 800 mV, 750 mA, 150 °C


儒卓力:
**SCHOTTKY-DIODE 30V 0,1A SOD323 **


Win Source:
DIODE SCHOTTKY 30V 100MA SOD323


SD107WS-7-F中文资料参数规格
技术参数

额定电压DC 30.0 V

额定电流 100 mA

电容 7.00 pF

额定功率 250 mW

输出电流 ≤100 mA

针脚数 2

正向电压 800mV @100mA

极性 Standard

耗散功率 250 mW

热阻 500℃/W RθJA

反向恢复时间 5 ns

正向电流 100 mA

最大正向浪涌电流(Ifsm) 750 mA

正向电压Max 800 mV

正向电流Max 0.1 A

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 250 mW

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-323

外形尺寸

封装 SOD-323

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 车用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

SD107WS-7-F引脚图与封装图
SD107WS-7-F引脚图

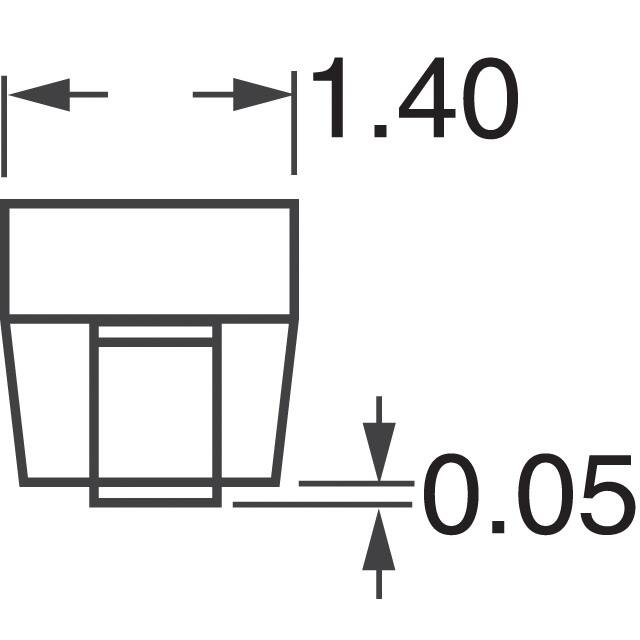

SD107WS-7-F封装图
SD107WS-7-F封装焊盘图
在线购买SD107WS-7-F
型号: SD107WS-7-F
制造商: Diodes 美台
描述:SD107WS 系列 30 V 750 mA 表面贴装 肖特基势垒二极管 - SOD-323
替代型号SD107WS-7-F
型号/品牌 代替类型 替代型号对比

SD107WS-7-F

Diodes 美台

当前型号

当前型号

SD107WS-7

美台

完全替代

SD107WS-7-F和SD107WS-7的区别

BAT54JFILM

意法半导体

功能相似

SD107WS-7-F和BAT54JFILM的区别

1PS76SB10,115

恩智浦

功能相似

SD107WS-7-F和1PS76SB10,115的区别
