SBR15U100CTL-13参数规格_中文资料_数据手册PDF

SBR15U100CTL-13概述

Diode Super Barrier Rectifier 100V 15A Automotive 3Pin2+Tab DPAK T/R

阵列 1 对共阴极超级势垒 100 V 7.5A 表面贴装型 TO-252-3，DPak（2 引线 + 接片），SC-63

得捷:
DIODE ARRAY SBR 100V 7.5A TO252

立创商城:
100V 800mV@7.5A 80μA@100V

贸泽:
Schottky Diodes & Rectifiers 15A SBR SUPER 100V 15A 100 IFSM 60 Hz

艾睿:
Diode Super Barrier Rectifier 100V 15A Automotive 3-Pin2+Tab DPAK T/R

Allied Electronics:
15A 100V Super Barrier Rectifier DPAK

安富利:
Diode 100V 15A 3-Pin2+Tab DPAK T/R

Chip1Stop:
Diode 100V 15A 3-Pin2+Tab DPAK T/R

Verical:
Diode Super Barrier Rectifier 100V 15A Automotive 3-Pin2+Tab DPAK T/R

Win Source:
DIODE ARRAY SBR 100V 7.5A TO252

SBR15U100CTL-13中文资料参数规格

技术参数

正向电压 0.8 V

反向恢复时间 6.8 ns

正向电流 7.5 A

正向电压Max 800mV @7.5A

正向电流Max 15 A

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 175℃

封装参数

安装方式 Surface Mount

引脚数 3

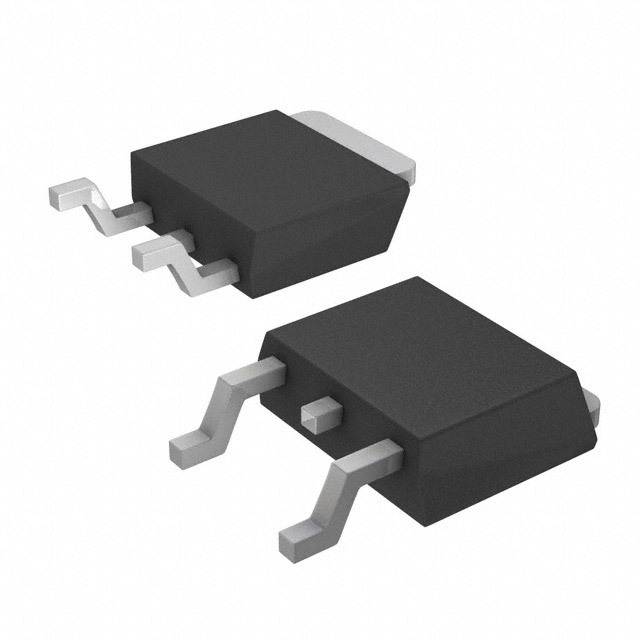

封装 TO-252-3

外形尺寸

长度 6.58 mm

宽度 6.1 mm

高度 2.29 mm

封装 TO-252-3

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买SBR15U100CTL-13

型号： SBR15U100CTL-13

描述：Diode Super Barrier Rectifier 100V 15A Automotive 3Pin2+Tab DPAK T/R

替代型号SBR15U100CTL-13
