SMCJ11A-13-F概述

SMCJ 系列 11 V 1500 W 表面贴装单向瞬态电压抑制器 - SMC

18.2V 夹子 82.4A Ipp TVS - 表面贴装型 SMC

得捷:
TVS DIODE 11VWM 18.2VC SMC

贸泽:
TVS Diodes - Transient Voltage Suppressors 1500W 11.0V

艾睿:
Diode TVS Single Uni-Dir 11V 1.5KW 2-Pin SMC T/R

安富利:
Diode TVS Single Uni-Dir 11V 1.5KW 2-Pin SMC T/R

Chip1Stop:
Diode TVS Single Uni-Dir 11V 1.5KW 2-Pin SMC T/R

SMCJ11A-13-F中文资料参数规格

技术参数

额定电压DC 11.0 V

工作电压 11 V

额定功率 1.50 kW

击穿电压 12.2 V

电路数 1

耗散功率 1500 W

钳位电压 18.2 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 12.2 V

工作温度Max 150 ℃

工作温度Min 55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMC

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 SMC

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

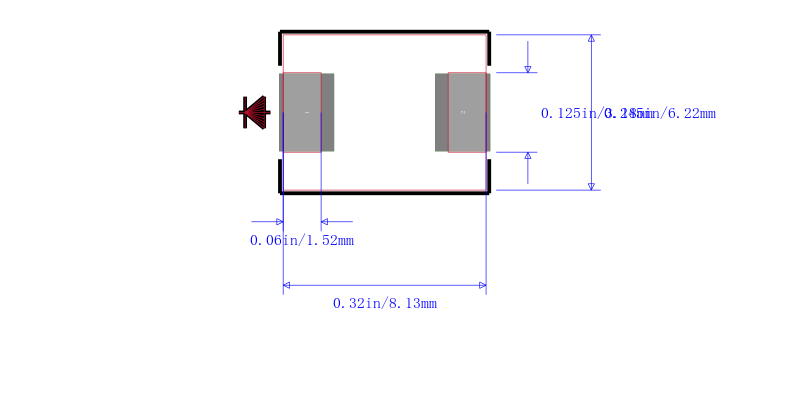

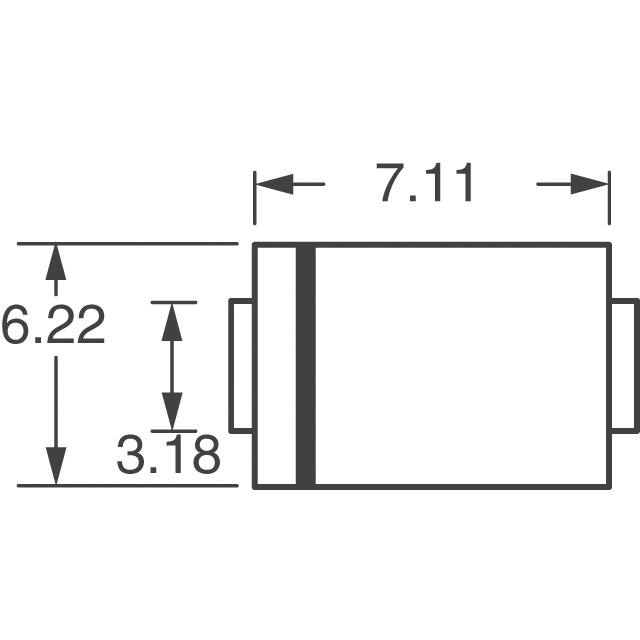

SMCJ11A-13-F引脚图与封装图

在线购买SMCJ11A-13-F

型号： SMCJ11A-13-F

制造商： Diodes 美台

描述：SMCJ 系列 11 V 1500 W 表面贴装单向瞬态电压抑制器 - SMC

立即咨询

替代型号SMCJ11A-13-F

型号/品牌	代替类型	替代型号对比
SMCJ11A-13-F Diodes 美台	当前型号	当前型号
SMCJ11A 力特	功能相似	SMCJ11A-13-F和SMCJ11A的区别
SMCJ11A-E3/57T 威世	功能相似	SMCJ11A-13-F和SMCJ11A-E3/57T的区别
SMCJ11A-TP 美微科	功能相似	SMCJ11A-13-F和SMCJ11A-TP的区别
