SMCJ10A-13-F参数规格_中文资料_数据手册PDF

SMCJ10A-13-F概述

1500 W 10 V 单向表面贴装瞬态电压抑制二极管 - DO-214AB

17V 夹子 88.2A Ipp TVS - 表面贴装型 SMC

得捷:
TVS DIODE 10VWM 17VC SMC

立创商城:
单向 Vrwm:10V

艾睿:
Diode TVS Single Uni-Dir 10V 1.5KW 2-Pin SMC T/R

安富利:
Diode TVS Single Uni-Dir 10V 1.5KW 2-Pin SMC T/R

Chip1Stop:
Diode TVS Single Uni-Dir 10V 1.5KW 2-Pin SMC T/R

Verical:
Diode TVS Single Uni-Dir 10V 1.5KW 2-Pin SMC T/R

Win Source:
TVS DIODE 10VWM 17VC SMC

SMCJ10A-13-F中文资料参数规格

技术参数

额定电压DC 10.0 V

工作电压 10 V

额定功率 1.50 kW

击穿电压 11.1 V

电路数 1

耗散功率 1500 W

钳位电压 17 V

测试电流 1 mA

脉冲峰值功率 1500 W

最小反向击穿电压 11.1 V

击穿电压 11.1 V

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 -55℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMC

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 SMC

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 -, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

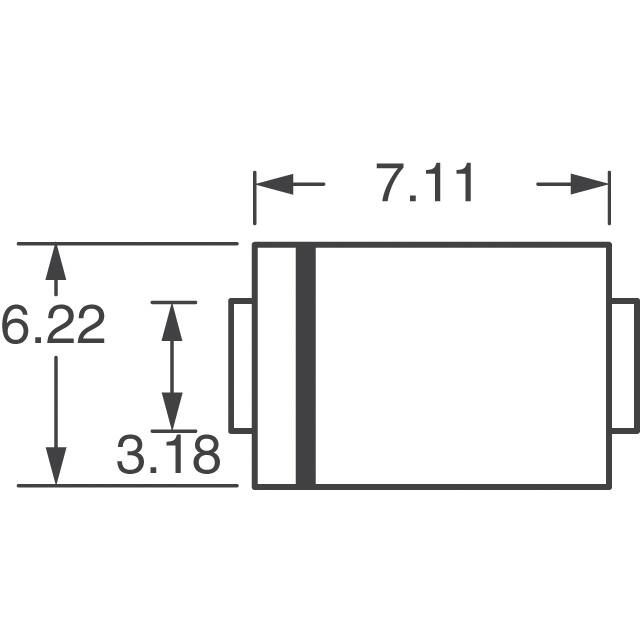

SMCJ10A-13-F引脚图与封装图

在线购买SMCJ10A-13-F

型号： SMCJ10A-13-F

制造商： Diodes 美台

描述：1500 W 10 V 单向表面贴装瞬态电压抑制二极管 - DO-214AB
