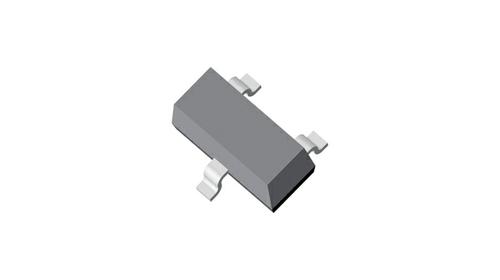

MICROCHIP TCM809TENB713 复位监视器, 308V, 低电平有效复位, 1.2V-5.5V输入, SOT-23B3
受检测电压数Number of Voltages Monitored| 1 \---|--- 检测电压/复位阈值电压VDETVoltage - Threshold| 3.08V 工作电压VINVoltage - Supply| 6V 高/低有效复位Reset| 低 Active Low 输出类型Output Type| push pull 看门狗Watchdog| 无 No 功耗PdPower Dissipation| Description & Applications| •3-Pin Microcontroller Reset Monitors •Precision VDD Monitor for 2.5V, 3.0V, 3.3V, 5.0V Nominal System Voltage Supplies • 140 msec Minimum RESET Time-Out Period • RESET Output to VDD = 1.0V TCM809 • Low Supply Current, 9 µA typ. • VDD Transient Immunity • No External Components • Push-Pull RESET Output • Temperature Ranges: - Industrial: SC-70 E: -40°C to +85°C - Extended: SOT-23, SC-70 V: -40°C to +125°C 描述与应用| •3引脚单片机复位监视器 •精确的VDD监视器为2.5V，3.0V，3.3V，5.0V 标称系统电压电源 •140 ms最小复位超时周期 •复位输出VDD= 1.0V（TCM809） •低电源电流（典型值），9 UA •VDD瞬态抗扰度 •无需外部元件 •推挽式复位输出 •温度范围： - 工业级：SC-70（E）：-40°C至+85°C - 扩展级：SOT-23，SC-70（V）：-40°C至+125°C
电源电压DC 1.00V min
工作电压 1V ~ 5.5V
输出电流 20 mA
供电电流 9.00 µA
针脚数 3
耗散功率 320 mW
静态电流 12 µA
阈值电压 3.08 V
复位电压Min 3.04 V
复位电压Max 3.11 V
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 320 mW
电源电压 5.5 V
电源电压Max 5.5 V
电源电压Min 1.2 V
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
长度 3.05 mm
宽度 1.4 mm
高度 1.02 mm
封装 SOT-23-3
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Computers & Computer Peripherals, Portable Devices, Automotive, 车用, 便携式器材, Computers & Computer Peripherals, Automotive, Portable Devices, System Monitoring, , 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TCM809TENB713 Microchip 微芯 | 当前型号 | 当前型号 |
TCM809TVNB713 微芯 | 类似代替 | TCM809TENB713和TCM809TVNB713的区别 |
STM809TWX6F 意法半导体 | 功能相似 | TCM809TENB713和STM809TWX6F的区别 |
CAT809STBI-GT3 安森美 | 功能相似 | TCM809TENB713和CAT809STBI-GT3的区别 |
