TSRN 1-24150SM

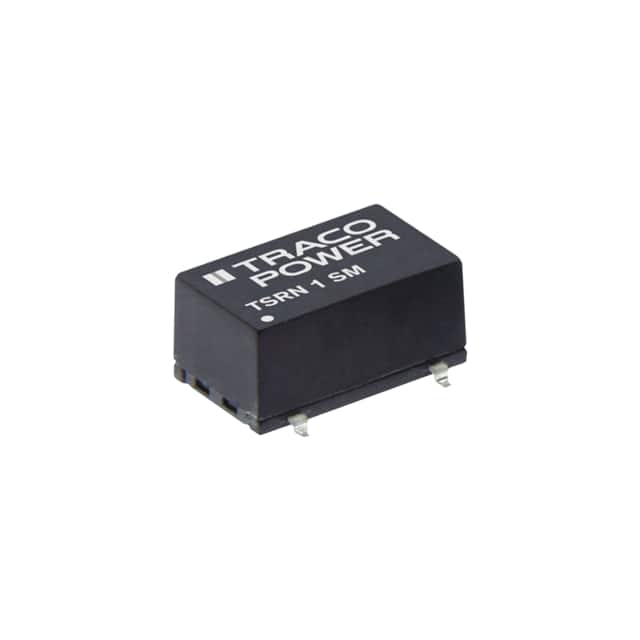

TRACOPOWER  TSRN 1-24150SM  非隔离负载点直流/直流转换器, 紧凑, 可调, 表面安装DIP, 15.5 W, 4.5 V, 15.5 V, 1 A

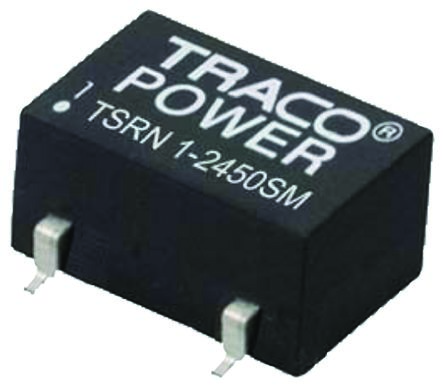

Traco 1A SMD 降压开关稳压器 - TSRN-1SM 系列

TSRN-1SM 系列降压开关稳压器，具有高达 42 V 直流的宽输入电压范围，效率高达 95%，允许完全负载操作，无需散热器或强制空气散热装置。 这些 TSRN-1SM 系列 1A 降压开关稳压器适用于正/负输出电路（附加数据请参考该表），并具有用于输入电压调整的微调输入。 低待机功耗和高效特性使这些开关稳压器完全适用于节能应用。

紧凑型 SMD 封装

输入电压范围高达 42 V 直流

内置滤波电容器

不需要散热器

可调输出电压

.

*正输出电路**：1.5 mA 用于库存号 755-3447、4 mA 适用于所有其他型号**。 负输出电路：**-3.3 / -5.5 V 型号：3 mA，-9.0 / -12 V 型号：7 mA 和 10 mA 适用于库存号 755-3457

出色的线路和负载调节

过温和短路保护

远程开/关输入

湿度敏感性等级 MSL 1

**补充数据**

---

**RS 库存号** | **制造商部件号** | **输入电压范围** | **输出电压** | **最大输出电流** | **效率 Typ @ Vin 最小值** | **效率 Typ @ Vin 最小值**

**正输出电路** |   |   |   |   |   |

755-3447 | TSRN 1-2433SM | 4.6 → 42 V 直流 | 3.3 V 直流（1.5 → 5.5 V 直流微调范围） | 1.0 A | 87 % | 80 %

755-3441 | TSRN 1-2450SM | 6.5 → 42 V 直流 | 5.0 V 直流（2.5 → 8.0 V 直流微调范围） | 1.0 A | 91.5 % | 83 %

755-3450 | TSRN 1-2490SM | 10.5 → 42 V 直流 | 9.0 V 直流（4.5 → 12.6 V 直流微调范围） | 1.0 A | 94.5 % | 89 %

755-3453 | TSRN 1-24120SM | 13.5 → 42 V 直流 | 12 V 直流（4.5 → 13.5 V 直流微调范围） | 1.0 A | 95 % | 91 %

755-3457 | | 16.5 → 42 V 直流 | 15 V 直流（4.5 → 15.5 V 直流微调范围） | 1.0 A | 95.5 % | 92.5 %

**负输出电路** |   |   |   |   |   |

755-3447 | TSRN 1-2433SM | 4.6 → 32 V 直流 | 3.3 V 直流（1.5 → 5.5 V 直流微调范围） | 0.6 A | 74% | 77%

755-3441 | TSRN 1-2450SM | 4.6 → 31 V 直流 | 5.0 V 直流（2.5 → 8.0 V 直流微调范围） | 0.4 A | 80% | 78%

755-3450 | TSRN 1-2490SM | 7 → 27 V 直流 | 9 V 直流（4.5 → 12.6 V 直流微调范围） | 0.3 A | 85% | 82%

755-3453 | TSRN 1-24120SM | 7 → 24 V 直流 | 12 V 直流（4.5 → 13.5 V 直流微调范围） | 0.3 A | 84% | 86%

755-3457 | TSRN 1-24150SM | 7 → 21 V 直流 | 15 V 直流（4.5 → 15.5 V 直流微调范围） | 0.2 A | 85% | 84%

### 注

平均故障间隔时间：MIL-HDBK-217F@ +25°C

降级：1.7 %/K 高于 +55°C（正极电路）

降级：2.5 %/K 高于 +65°C（负极电路）

若输入电压高于 36 V 直流，则须备有输入电容器 22 μF/ 50 V

负载调节显示为 0-100 %，对于 10-90%，负载调节可能为 0.3 %
