TSW-102-26-T-S参数规格_中文资料_数据手册PDF

TSW-102-26-T-S概述

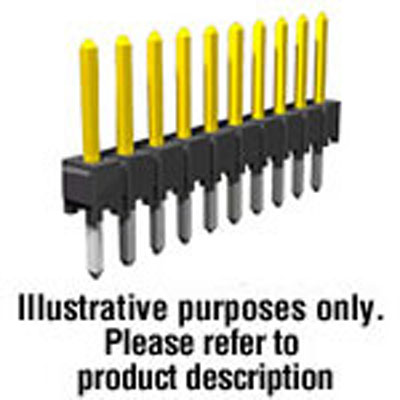

SAMTEC TSW-102-26-T-S 板至板连接, 垂直, TSW系列, 2 触点, 针座, 2.54 mm, 通孔安装, 1 排

公司的TSW系列是一款标准端子针座. 通孔针座, 带有0.025英寸 0.635mm方形柱, 可配合Samtec SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS, SMSD, SMSS系列使用. TSW系列连接器具有多种业界标准引脚数量以及端子长度, 适用于信号完整性和高可靠性应用.

.: 可选单/双/三排 -S/-D/-T/-Q 选项

.: 间距: 2.54mm 每排1到50个触芯, 直型

.: 大工作温度范围: -55°C至105°C, 镀雾锡触芯

.: 端子材料是磷青铜

.: 黑色玻璃填充聚酯绝缘材料

.: 符合UL E111594和CSA 090871_0_000 标准

.: 可选锁定引线和锁定夹功能

TSW-102-26-T-S中文资料参数规格

技术参数

触点数 2

极性 Male

触点电镀 Tin

排数 1

针脚数 2

额定电流Max 6.3A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

高度 8.38 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

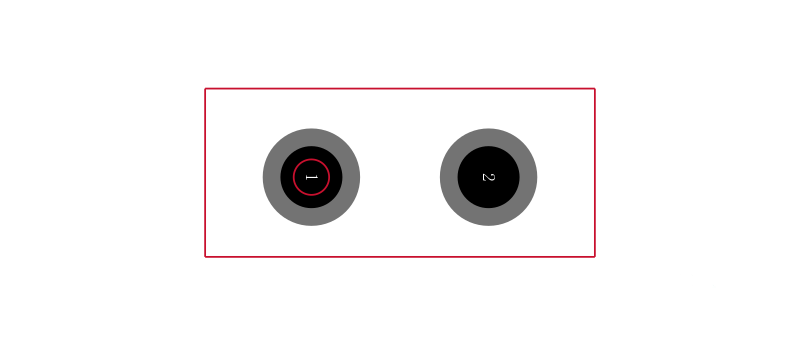

TSW-102-26-T-S引脚图与封装图
