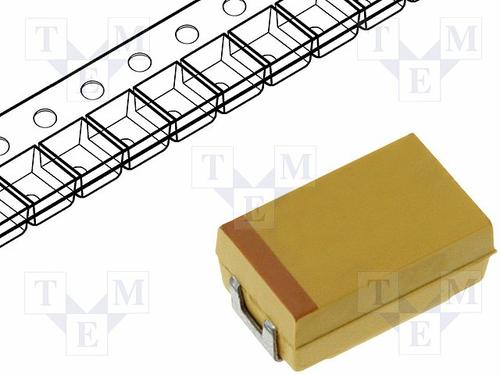

AVX TPSD685K050R0300 表面贴装钽电容, TPS系列, 6.8 µF, ± 10%, 50 V, 2917 [7343 公制], D
TPS 系列 20 至 50V 直流
的 TPS 系列低 ESR 贴片式器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。
低 ESR（等效串联电阻）
高波纹电流能力
低功率和热消散
尺寸 mm
---
| L | W | H | W1 | A
外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2
A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8
B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8
C | 6 | 3.2 | 2.6 | 2.2 | 1.3
D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3
E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3
V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4
W | 6 | 3.2 | 1.5 | 2.2 | 1.3
额定电压DC 50.0 V
工作电压 50 VDC
电容 6.8 µF
等效串联电阻ESR 300 mΩ
容差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 50 V
安装方式 Surface Mount
引脚数 2
封装 7343
长度 7.3 mm
宽度 4.3 mm
高度 2.9 mm
封装 7343
介质材料 Tantalum
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 500
制造应用 工业, Consumer Electronics, Power Management, 电源管理, Industrial, 便携式器材, Portable Devices, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
TPSD685K050R0300 AVX 艾维克斯 | 当前型号 | 当前型号 |
T495D685K050ATE300 基美 | 完全替代 | TPSD685K050R0300和T495D685K050ATE300的区别 |
TPSD685K050R0200 艾维克斯 | 类似代替 | TPSD685K050R0300和TPSD685K050R0200的区别 |
TR3D685K050C0300 威世 | 类似代替 | TPSD685K050R0300和TR3D685K050C0300的区别 |
