TPSC226K016R0375概述

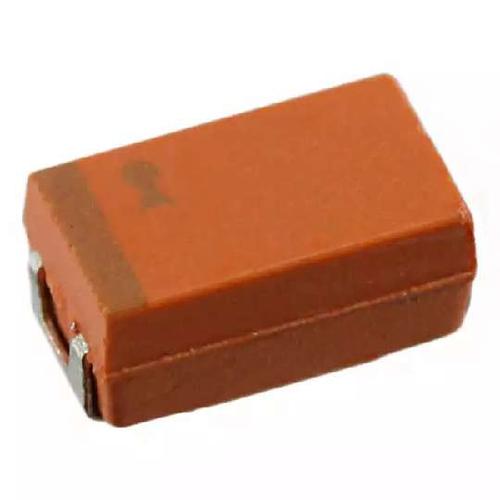

AVX TPSC226K016R0375 表面贴装钽电容, TPS系列, 22 µF, ± 10%, 16 V, 2312 [6032 公制], C

TPS 系列 10 至 16V 直流

的 TPS 系列低 ESR 贴片式器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同外壳尺寸选件。

低 ESR（等效串联电阻）

高波纹电流能力

低功率和热消散

尺寸 mm

---

| L | W | H | W1 | A

外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2

A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8

B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8

C | 6 | 3.2 | 2.6 | 2.2 | 1.3

D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3

E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3

V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4

W | 6 | 3.2 | 1.5 | 2.2 | 1.3

TPSC226K016R0375中文资料参数规格

技术参数

额定电压DC 16 V

工作电压 16 VDC

电容 22 µF

等效串联电阻ESR 375 mΩ

容差 ±10 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 6032-28

封装 6032

外形尺寸

长度 6 mm

宽度 3.2 mm

高度 2.6 mm

封装公制 6032-28

封装 6032

物理参数

介质材料 Tantalum

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 500

制造应用 Power Management, 工业, Industrial, 便携式器材, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

在线购买TPSC226K016R0375

型号： TPSC226K016R0375

制造商： AVX 艾维克斯

描述：AVX TPSC226K016R0375 表面贴装钽电容, TPS系列, 22 µF, ± 10%, 16 V, 2312 [6032 公制], C
