TPSA225K020R3000概述

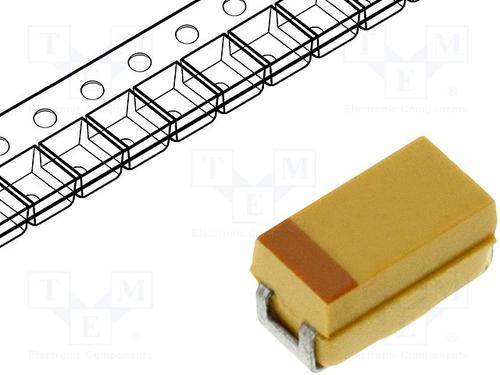

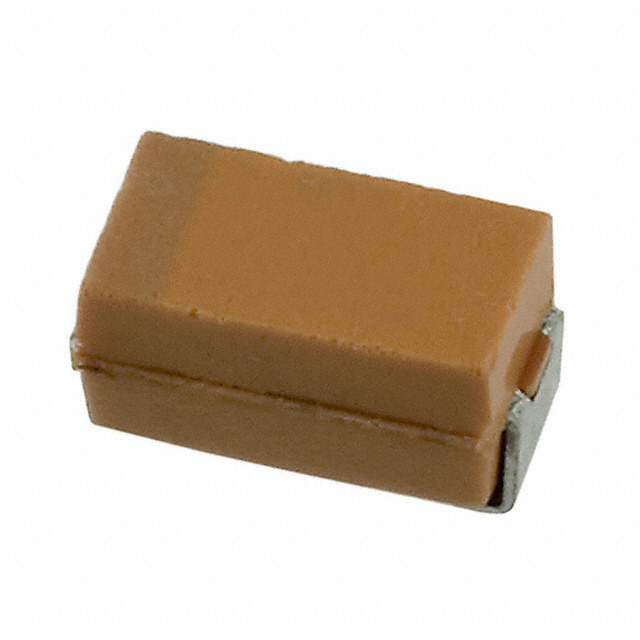

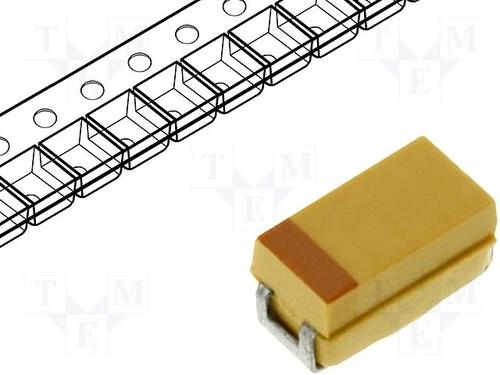

AVX TPSA225K020R3000 表面贴装钽电容, TPS系列, 2.2 µF, ± 10%, 20 V, 1206 [3216 公制], A

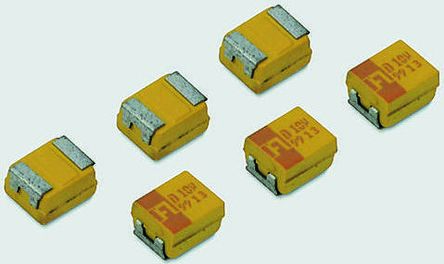

TPS 系列 20 至 50V 直流

的 TPS 系列低 ESR 贴片式器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。

低 ESR（等效串联电阻）

高波纹电流能力

低功率和热消散

尺寸 mm

---

| L | W | H | W1 | A

外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2

A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8

B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8

C | 6 | 3.2 | 2.6 | 2.2 | 1.3

D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3

E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3

V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4

W | 6 | 3.2 | 1.5 | 2.2 | 1.3

TPSA225K020R3000中文资料参数规格

技术参数

额定电压DC 20.0 V

工作电压 20 VDC

电容 2.2 µF

等效串联电阻ESR 3 Ω

容差 ±10 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 20 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3216

封装 1206

外形尺寸

长度 3.2 mm

宽度 1.6 mm

高度 1.6 mm

封装公制 3216

封装 1206

物理参数

介质材料 Tantalum

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买TPSA225K020R3000

型号： TPSA225K020R3000

制造商： AVX 艾维克斯

描述：AVX TPSA225K020R3000 表面贴装钽电容, TPS系列, 2.2 µF, ± 10%, 20 V, 1206 [3216 公制], A

立即咨询

替代型号TPSA225K020R3000

型号/品牌	代替类型	替代型号对比
TPSA225K020R3000 AVX 艾维克斯	当前型号	当前型号
TPSA225K020S3000 艾维克斯	完全替代	TPSA225K020R3000和TPSA225K020S3000的区别
TR3A225K020C3000 威世	类似代替	TPSA225K020R3000和TR3A225K020C3000的区别
TPSA225M020R3000 艾维克斯	类似代替	TPSA225K020R3000和TPSA225M020R3000的区别
