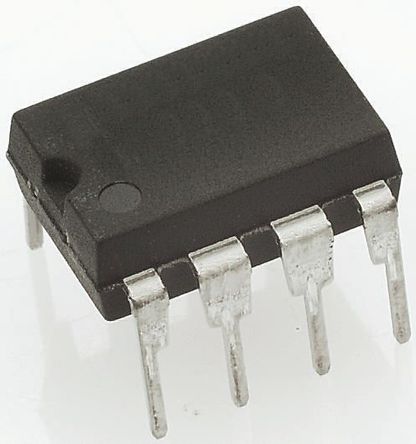

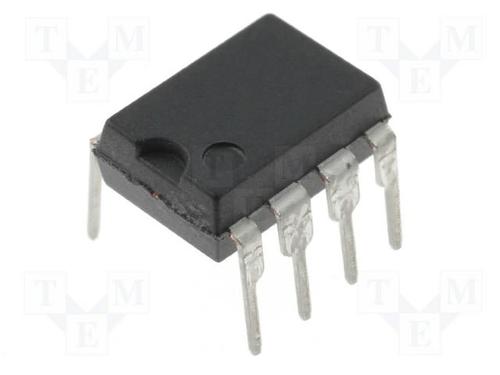

MICROCHIP TC4424EPA 双功率芯片, 低压侧, 4.5V-18V电源, 3A输出, 38ns延迟, DIP-8
TC4423/4424/4425 MOSFET 驱动器
欧时:
IC MOSFET DRIV.,TC4424EPA
得捷:
IC GATE DRVR LOW-SIDE 8DIP
立创商城:
TC4424EPA
贸泽:
门驱动器 3A Dual
e络盟:
MOSFET驱动器双路, 低压侧非反相, 4.5V-18V电源, 3A峰值输出, 3.5 Ohm输出, DIP-8
艾睿:
Driver 3A 2-OUT Low Side Non-Inv 8-Pin PDIP Tube
Allied Electronics:
IC MOSFET DVR 3A DUAL HS 8-DIP
安富利:
MOSFET DRVR 3A 2-OUT Lo Side Non-Inv 8-Pin PDIP Tube
Chip1Stop:
Driver 3A 2-OUT Low Side Non-Inv 8-Pin PDIP Tube
TME:
Driver; MOSFET gate driver; 3A; Channels:2; 4.5÷18V; DIP8
Verical:
Driver 3A 2-OUT Low Side Non-Inv 8-Pin PDIP Tube
Newark:
# MICROCHIP TC4424EPA MOSFET Driver Dual, Low Side Non-Inverting, 4.5V-18V supply, 3A peak out, 3.5 Ohm output, DIP-8
Online Components:
MOSFET Driver Dual - Low Side Non-Inverting - 4.5V-18V supply - 3A peak out - 3.5 Ohm output - PDIP ...
电源电压DC 4.50V min
工作电压 4.5V ~ 18V
上升/下降时间 23ns, 25ns
输出接口数 2
输出电压 18 V
输出电流 3 A
供电电流 2.50 mA
通道数 2
针脚数 8
耗散功率 730 mW
上升时间 35 ns
输入偏置电流 10 µA
输出电压Max 0.025 V
下降时间 35 ns
下降时间Max 35 ns
上升时间Max 35 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 730 mW
电源电压 4.5V ~ 18V
电源电压Max 18 V
电源电压Min 4.5 V
安装方式 Through Hole
引脚数 8
封装 PDIP-8
长度 10.16 mm
宽度 6.6 mm
高度 4.06 mm
封装 PDIP-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TC4424EPA Microchip 微芯 | 当前型号 | 当前型号 |
TC4423EPA 微芯 | 完全替代 | TC4424EPA和TC4423EPA的区别 |
TC4424CPA 微芯 | 类似代替 | TC4424EPA和TC4424CPA的区别 |
TC4424AVPA 微芯 | 类似代替 | TC4424EPA和TC4424AVPA的区别 |
