TPS76318DBVR

TPS76318DBVR图片1
TPS76318DBVR图片2

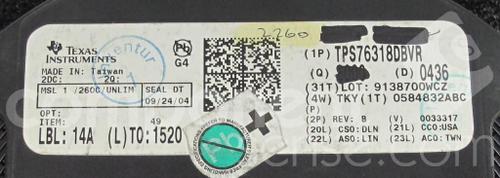

TPS76318DBVR图片3
TPS76318DBVR图片4
TPS76318DBVR图片5
TPS76318DBVR图片6
TPS76318DBVR图片7
TPS76318DBVR图片8
TPS76318DBVR图片9
TPS76318DBVR图片10
TPS76318DBVR概述

TEXAS INSTRUMENTS  TPS76318DBVR  芯片, 稳压器, LDO, 1.8V, 150MA, 5-SOT-23, 整卷

PMIC - 稳压器 - 线性 正 固定 输出 150mA SOT-23-5


得捷:
IC REG LINEAR 1.8V 150MA SOT23-5


立创商城:
正 Vin=10V Vout=1.8V~1.8V 150mA 60dB@1kHz


德州仪器TI:
150-mA, 10-V, low-dropout voltage regulator with enable


贸泽:
低压差稳压器 Low-Power 150-mA


e络盟:
TEXAS INSTRUMENTS  TPS76318DBVR  芯片, 稳压器, LDO, 1.8V, 150MA, 5-SOT-23, 整卷


艾睿:
LDO Regulator Pos 1.8V 0.15A 5-Pin SOT-23 T/R


安富利:
LDO Regulator Pos 1.8V 0.15A 5-Pin SOT-23 T/R


Chip1Stop:
Single Channel LDO Single Output LDO, 150mA, Fixed1.8V, Low Quiescent Current, Thermal Protection LDO Regulator Pos 1.8V 0.15A 5-Pin SOT-23 T/R


Verical:
LDO Regulator Pos 1.8V 0.15A 5-Pin SOT-23 T/R


Newark:
# TEXAS INSTRUMENTS  TPS76318DBVR  Fixed LDO Voltage Regulator, 2.7V to 10V, 180mV Dropout, 1.8Vout, 150mAout, SOT-23-5


力源芯城:
低功耗,150mA低压差线性稳压器


Win Source:
Linear Voltage Regulator IC Positive Fixed 1 Output 1.8V 150mA SOT-23-5


DeviceMart:
IC REG LDO 1.8V .15A SOT23-5


TPS76318DBVR中文资料参数规格
技术参数

输出接口数 1

输入电压DC 10.0V max

输出电压 1.8 V

输出电流 150 mA

供电电流 100µA ~ 140µA

针脚数 5

耗散功率 0.555 W

静态电流 0.085 mA

输出电容类型 Ceramic

跌落电压 180 mV

调节输出数 1

输入电压Max 10 V

输入电压Min 2.7 V

输出电压Min 1.8 V

输出电流Max 0.15 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 555 mW

精度 ±3 %

输入电压 2.7V ~ 10V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 1.15 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

TPS76318DBVR引脚图与封装图
TPS76318DBVR引脚图
TPS76318DBVR封装图
TPS76318DBVR封装焊盘图
在线购买TPS76318DBVR
型号: TPS76318DBVR
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  TPS76318DBVR  芯片, 稳压器, LDO, 1.8V, 150MA, 5-SOT-23, 整卷
替代型号TPS76318DBVR
型号/品牌 代替类型 替代型号对比

TPS76318DBVR

TI 德州仪器

当前型号

当前型号

TPS76318DBVRG4

德州仪器

类似代替

TPS76318DBVR和TPS76318DBVRG4的区别

TPS76318DBVTG4

德州仪器

类似代替

TPS76318DBVR和TPS76318DBVTG4的区别
