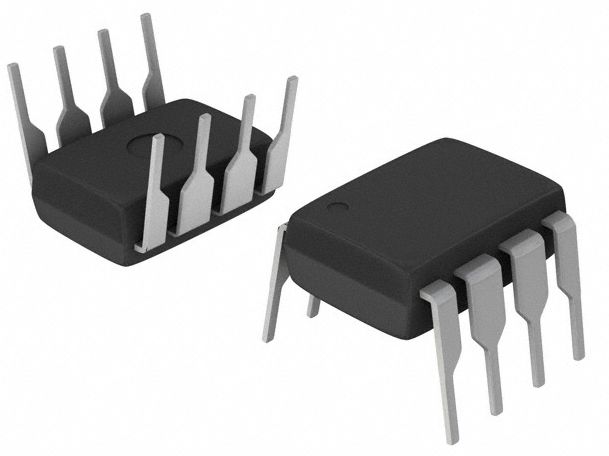

TLC555CP图片1

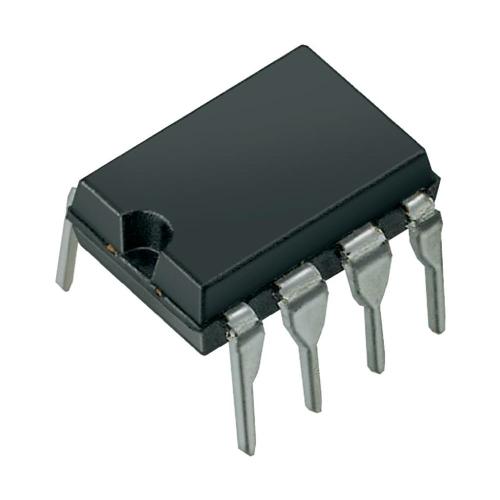

TLC555CP图片2

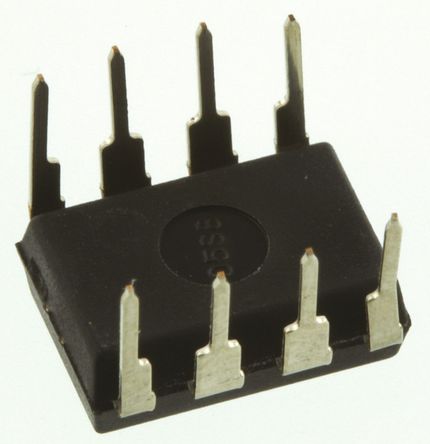

TLC555CP图片3

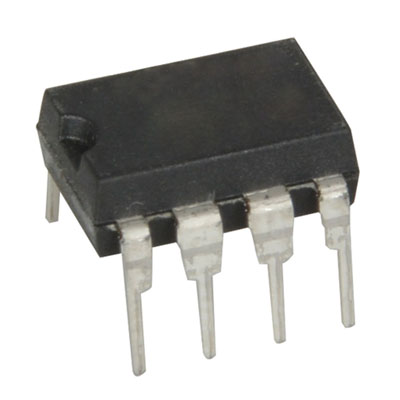

TLC555CP图片4

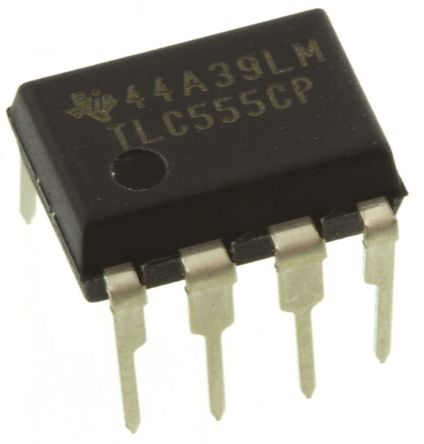

TLC555CP图片5
TLC555CP图片6
TLC555CP图片7
TLC555CP图片8
TLC555CP图片9
TLC555CP图片10
TLC555CP图片11
TLC555CP图片12
TLC555CP图片13
TLC555CP图片14
TLC555CP图片15
TLC555CP图片16
TLC555CP图片17
TLC555CP图片18
TLC555CP图片19
TLC555CP图片20
TLC555CP图片21
TLC555CP图片22
TLC555CP图片23
TLC555CP图片24
TLC555CP图片25
TLC555CP概述

555 计时器,Texas Instruments一系列高度稳定的高精度定时电路,用于准确延时或定时脉冲。 这些计时器可在单稳态(单触发)或非稳态)振荡器)模式下工作,其计算周期为不足微秒至几分钟。 除原始双极型号外,还提供低功率 CMOS 和 LinCMOS 变体。 这些设备支持更长的计时周期,并显著降低功耗。 该系列包括单(551、555)和双(552、556)计时器版本。### 定时器/定时发生器

555 计时器,Texas Instruments

一系列高度稳定的高精度定时电路,用于准确延时或定时脉冲。 这些计时器可在单稳态(单触发)或非稳态)振荡器)模式下工作,其计算周期为不足微秒至几分钟。 除原始双极型号外,还提供低功率 CMOS 和 LinCMOS 变体。 这些设备支持更长的计时周期,并显著降低功耗。 该系列包括单(551、555)和双(552、556)计时器版本。

### 计时器/计时发电机


欧时:
555 计时器,Texas Instruments一系列高度稳定的高精度定时电路,用于准确延时或定时脉冲。 这些计时器可在单稳态(单触发)或非稳态)振荡器)模式下工作,其计算周期为不足微秒至几分钟。 除原始双极型号外,还提供低功率 CMOS 和 LinCMOS 变体。 这些设备支持更长的计时周期,并显著降低功耗。 该系列包括单(551、555)和双(552、556)计时器版本。### 计时器/计时发电机


得捷:
IC OSC SINGLE TIMER 2.1MHZ 8-DIP


立创商城:
TLC555CP


德州仪器TI:
2.1-MHz, 250-µA, Low-Power Timer


艾睿:
Standard Timer Single 0°C 70°C 8-Pin PDIP Tube


安富利:
Standard Timer Single 8-Pin PDIP Tube


Chip1Stop:
Standard Timer Single 8-Pin PDIP Tube


TME:
Peripheral circuit; astable, timer; 1,33 V; 2.1MHz; 2÷15VDC; DIP8


Verical:
Standard Timer Single 0C 70C 8-Pin PDIP Tube


Newark:
LinCMOS Low Power Timer in PDIP-8 Package


力源芯城:
CMOS高速定时器,与NE555兼容


DeviceMart:
TI에서 나온 555타이머,일반 555보다 많은 부분이 업그레이드 되었습니다.


Win Source:
IC OSC SINGLE TIMER 2.1MHZ 8-DIP


TLC555CP中文资料参数规格
技术参数

频率 2.1 MHz

电源电压DC 2.00V min

额定电流 250 A

额定功率 1 W

输出电流 15 mA

供电电流 360 µA

针脚数 8

耗散功率 1 W

静态电流 250 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1000 mW

电源电压 2V ~ 15V

电源电压Max 15 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.81 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-8

物理参数

重量 0.007046557934 kg

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Defence, 嵌入式设计与开发, Military, ??, ????????, 时钟与计时, Embedded Design & Development, 军用与航空, Aerospace, ??????, 国防, 消费电子产品, Consumer Electronics, Clock & Timing, ?????

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

海关信息

ECCN代码 EAR99

数据手册

TLC555CP引脚图与封装图
TLC555CP引脚图
TLC555CP封装图
TLC555CP封装焊盘图
在线购买TLC555CP
型号: TLC555CP
制造商: TI 德州仪器
描述:555 计时器,Texas Instruments 一系列高度稳定的高精度定时电路,用于准确延时或定时脉冲。 这些计时器可在单稳态(单触发)或非稳态)振荡器)模式下工作,其计算周期为不足微秒至几分钟。 除原始双极型号外,还提供低功率 CMOS 和 LinCMOS 变体。 这些设备支持更长的计时周期,并显著降低功耗。 该系列包括单(551、555)和双(552、556)计时器版本。 ### 定时器/定时发生器
替代型号TLC555CP
型号/品牌 代替类型 替代型号对比

TLC555CP

TI 德州仪器

当前型号

当前型号

TLC551CP

德州仪器

类似代替

TLC555CP和TLC551CP的区别

TLC555CPE4

德州仪器

类似代替

TLC555CP和TLC555CPE4的区别
